强鹿柴油发动机正时齿轮室盖拆卸与安装

John Deere约翰迪尔强鹿柴油发动机正时齿轮室盖拆卸与安装

注意： 拆卸正时齿轮盖时，不需要拆下皮带张紧器（双气门John Deere约翰迪尔强鹿柴油发动机和一些四气门John Deere约翰迪尔强鹿柴油发动机）、水泵皮带轮或水泵。

重要提示： 每当更换铝质正时齿轮盖或水泵时，都要对冷却系统进行冲洗和维修。参见第 01 部分 002 章“冲洗和维修冷却系统”部分。确保包括散热器在内的系统完全排空。

1. 排空John Deere约翰迪尔强鹿柴油发动机曲轴箱机油。

2. 拆下风扇。

3. 拆卸油盘。

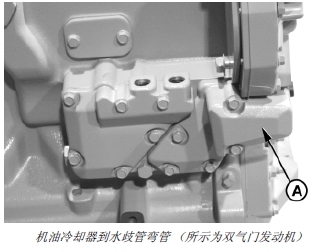

4. 拆卸前板上的油冷却器到水歧管的弯管 (A)。

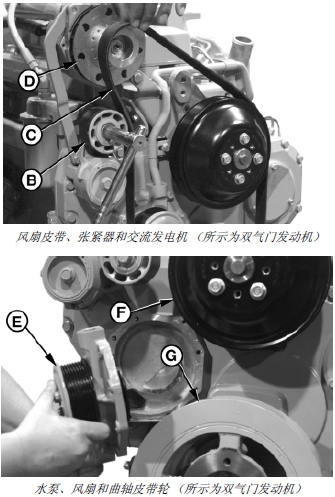

5. 松开风扇皮带张紧器 (B) 并拆下风扇皮带 (C)。

6. 对于四气门John Deere约翰迪尔强鹿柴油发动机： 如果需要，整体拆下风扇皮带张紧器和支架。

7. 拆下交流发电机 (D) 和John Deere约翰迪尔强鹿柴油发动机安装支架。（请参阅第100 章的“拆卸和安装交流发电机”部分。）

8. 拆下非辅助驱动John Deere约翰迪尔强鹿柴油发动机张紧器支架。

9. 如果有必要，应拆下水泵 (E)。（请参阅第 070 章“拆卸水泵”部分。）

10. 拆下风扇皮带轮 (F)。

11. 拆下曲轴皮带轮或减震器 (G)。（参见第 040 章“拆卸皮带轮或减震器和皮带轮”部分。）

12. 拆下组合式曲轴前油封/ 耐磨套（如果已安装）。（参见第 040 章“更换曲轴前油封和耐磨套”部分。）

A – 机油冷却器到水歧管弯管

B – 风扇皮带张紧器

C – 风扇皮带

D – 交流发电机

E – 水泵

F – 风扇皮带轮

G – 曲轴皮带轮或减震器

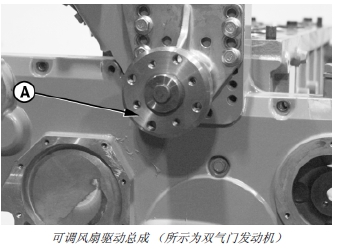

13. 拆下可调风扇驱动总成 (A)。（参见第 070 章中的“拆卸和检查风扇驱动总成”部分。）

A – 可调风扇驱动

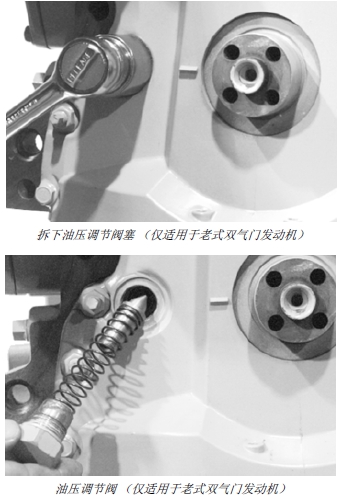

14. 对于双气门John Deere约翰迪尔强鹿柴油发动机：必要时，拆下油压调节阀塞。拆下弹簧和阀门。（参见第 060 章“拆卸和安装油压调节阀”部分。）

15. 按本章后面介绍的方法拆卸辅助驱动装置盖和传动齿轮（如果配备）。（参见本章后面“拆卸和安装凸轮轴齿轮驱动辅助驱动”部分。）

注意： 为便于组装，拆卸前请标记并确定正时齿轮盖紧固件的位置。

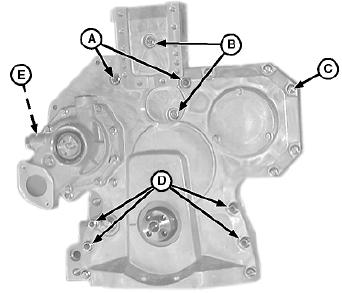

16. 对于新式双气门John Deere约翰迪尔强鹿柴油发动机：1 拆卸连接正时齿轮盖和汽缸体的螺栓螺母和垫圈 (A)。

17. 对所有型号John Deere约翰迪尔强鹿柴油发动机：拆下正时齿轮盖到汽缸体的螺栓螺母和垫圈或凸缘螺母 (D)。

18. 对于双气门John Deere约翰迪尔强鹿柴油发动机：拆下带帽螺钉 (B)。

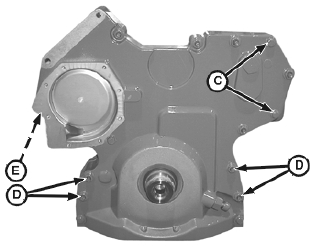

19. 拆卸正时齿轮盖边缘的带帽螺钉 (C) 和John Deere约翰迪尔强鹿柴油发动机前板后面的带帽螺钉 (E)。拆卸正时齿轮盖。

20. 拆下两件式油封/ 耐磨套，如果安装的话。（参见第040 章“更换曲轴前油封和耐磨套”部分。）

A – 螺栓螺母和垫圈

B – 带帽螺钉

C – 带帽螺钉

D – 螺栓螺母和垫圈或凸缘螺母（使用了 9 个）

E – 带帽螺钉（John Deere约翰迪尔强鹿柴油发动机前板后面）
