John Deere强鹿柴油发动机曲轴安装注意事项

约翰迪尔John Deere强鹿柴油发动机曲轴安装注意事项

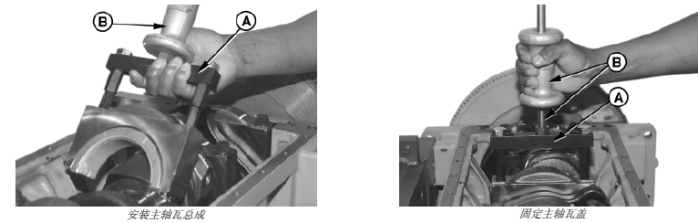

A － JDG996 主轴瓦盖拉拔器/安装器

B － D01300AA 滑锤

注意： 如果更换曲轴，应同时更换减震器。

1. 用吊索和吊钩小心地将曲轴定位在主轴瓦衬套上。

2. 在干净的机油中浸泡所有主轴瓦带帽螺钉。在轴瓦盖内的轴瓦衬套上涂抹一层机油。

注意： 应确保将主轴瓦盖安装在各自拆卸时的轴瓦轴套位置上。刻在轴瓦盖上的数字应该与汽缸体上的数字位于相同一侧。轴瓦盖上的箭头一定要指向发动机前面。如果已在轴瓦盖上重新钻孔，轴瓦盖上一定要打印数字标记。

3. 使用 JDG996 主轴瓦盖拉拔器/ 安装器 (A) 和滑锤(B)，按照对应的顺序对齐凹槽和定位片，以安装轴瓦盖和轴瓦。一定要在拧紧带帽螺钉前将轴瓦定位片对准正确的位置。

注意： 还可以通过均匀拧紧两个主轴瓦带帽螺钉来固定主轴瓦盖。

重要提示： 不得使用气动扳手安装轴瓦盖带帽螺钉，否则会导致螺纹损发。

4. 拧紧主轴瓦盖上的带帽螺钉之前，要先对准主止推轴瓦上的上下两个止推凸缘。使用软面锤前后轻敲曲轴，使止推轴瓦凸缘对准。

5. 按下面的技术规格拧紧 1、2、3、4、6 和 7 号主轴瓦带帽螺钉。

技术规格

曲轴主轴瓦带帽螺钉－初始扭矩 . . . . .68 牛顿米（50 磅- 英尺）

用手将 5 号主止推轴瓦带帽螺钉拧紧。

注意： 不要在 5 号主止推轴瓦上撬动曲轴。

6. 轻轻地前后撬曲轴，使 5 号主止推轴瓦上的止推垫圈对准。

7. 按下面技术规格拧紧 5 号主止推轴瓦带帽螺钉。

技术规格

曲轴主轴瓦带帽螺钉－初始扭矩. . . . . 68 牛顿米（50 磅- 英尺）

8. 按下面技术规格拧紧所有（包括 5 号）主轴瓦带帽螺钉。

技术规格

曲轴主轴瓦带帽螺钉－最后扭矩. . . 320 牛顿米（236 磅- 英尺）

9. 用手转动曲轴。如果曲轴转动不灵活，应卸下部件查找原因。

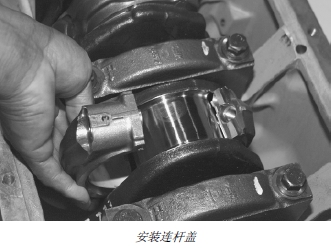

10. 用新带帽螺钉安装带轴瓦的连杆盖。（有关安装和拧紧连杆带帽螺钉的信息，请参见第 030 章的“安装活塞和连杆”部分。）

重要提示： 不要用气动扳手拧紧连杆带帽螺钉。螺纹会被损发。

11. 安装后油封箱。（参见本章后面的“安装曲轴后油封和油封箱”部分。）

12. 安装后油封和耐磨套。（参见本章后面的“安装曲轴后油封和耐磨套总成”部分。）

13. 安装飞轮。（参见本章前面的“安装飞轮”部分。）

14. 安装飞轮外壳。（参见本章前面的“拆卸和安装飞轮外壳”部分。）

15. 安装六个活塞喷嘴。（参见第 030 章中的“卸下和安装活塞喷嘴”部分。）

16. 检查曲轴轴向间隙。（参见本章前面的“检查曲轴轴向间隙”部分。）

17. 安装正时齿轮室盖。（参见本章后面的“安装正时齿轮室盖”部分。）

约翰迪尔John Deere强鹿柴油发动机安装曲轴后油封箱

注意： 为了与曲轴箱对准，在安装后油封箱前先应从油盘衬垫底部清洁所有的垫圈材料和密封剂。曲轴凸缘的外径和后油封箱的内径一定不可有刻痕和毛刺。用砂布修复磨损表面，并将表面彻底清洁干净。

1. 使用附带的两个带帽螺钉（如图所示）将 JDG977 油盘底座定位器 (A) 安装到后油盘底座。拧紧带帽螺钉。

2. 用新垫圈安装后油封箱 (B)，垫圈底边应该超出对准板的开口边缘。用手拧紧油封箱带帽螺钉。

3. 将 JDG975 正时齿轮室盖/ 后油封箱定位器 (C) 较大的一端安装曲轴后凸缘上，锥形定位器 (D) 应位于时钟 3 点和 9 点的位置。

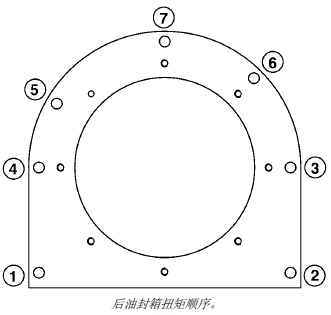

4. 将油封箱置于中心，并使用下图所示的扭矩拧紧带帽螺钉。

技术规格

后油封箱带帽螺钉－扭矩 . . . . . . . .25 牛顿米（18 磅英尺）

5. 从发动机上卸下对准工具，调整后油封箱垫圈使其与油封箱和油盘垫圈表面齐平。

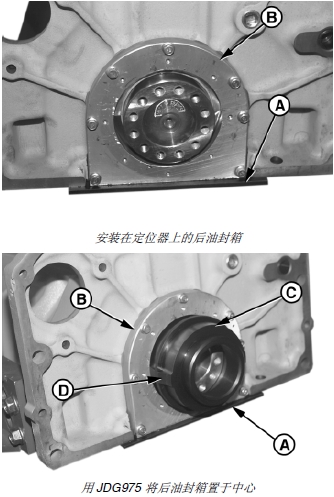

A － JDG977 前后油盘底座定位器

B － 后油封箱

C － JDG975 正时齿轮室盖/ 后油封箱定位器

D － 锥形定位器

安装曲轴后油封和耐磨套总成

1. 彻底清洗后油封箱的内径和曲轴凸缘的外径。用干净的抹布擦干。

2. 将 JDG974A 紧固螺钉（A）置于曲轴背面的中心并拧紧带帽螺钉。

3. 在曲轴后凸缘的外径上涂一层 LOCTITE®680(TY15969) 合成黏合剂。

4. 将后油封总成 （B） 和 JDG974A 油封安装器放置在曲轴后凸缘和紧固螺钉上。

注意： 安装密封总成时，应将密封壳上的固定孔与后油封箱上的孔对准。

5. 润滑紧固螺钉的螺纹和摩擦垫圈的两侧。安装垫圈和螺母；螺母要拧到安装器底部。

6. 拆卸密封安装工具，清除工具上的密封剂。

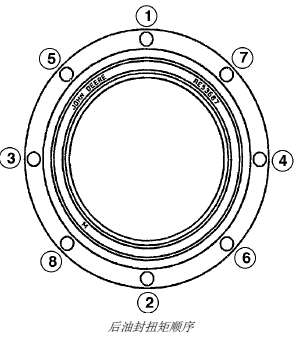

7. 将密封壳置于中心位置并按下图所示的顺序和技术规格拧紧带帽螺钉。

技术规格

后油封到油封箱的带帽螺钉－扭矩. . . . . 15 牛顿米（11 磅- 英尺）

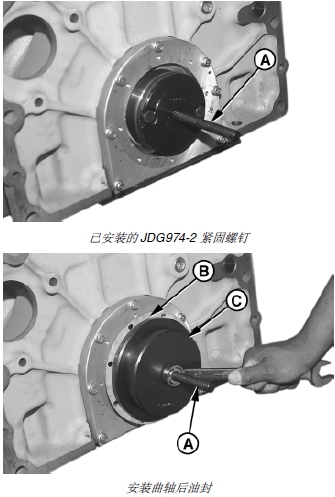

A － JDG974A 紧固螺钉

B － 后密封总成

C － JDG974A 油封安装器
