康明斯工程机械用KTTA19-C&P&L675发动机技术规格参数数据单

最大额定功率kW(BHP)：504(675) @2100r/min

持续额定功率kW(BHP)：404(542) @1800r/min

整机数据

型式…………………………………………………………..………….….….四冲程、直列、六缸

进气方式…………………………………………………………..……….两级废气涡轮增压, 中冷

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..18.9(1150)

压缩比……………………………………………………………………….…….…..……...13.9：1

干式净质量

KTTA19-C675发动机（参考安装图3034565）—kg(lb.)…………….………...…….1725(3800)
    KTTA19-P675发动机（参考安装图               ）—kg(lb.)…………….………...…….2647(5830)

湿式净质量

KTTA19-C675发动机（参考安装图3034565）—kg(lb.)…………….………...…….1800(3965)

KTTA19-P675发动机（参考安装图              ）—kg(lb.)…………….………...…….2801(6170)

质心至缸体前端的距离（仅发动机本身）—mm(in.)………………….……..……………559 (22)

质心在曲轴中心线上方（仅发动机本身）—mm(in.)……………………..…..……....…..229(9.0)

运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m²(lb.ft²)……….……1.82(43.2)

发火顺序……………………………………………………..………………………….…1-5-3-6-2-4

发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..1356(1000)

发动机绕转动轴心的颠覆惯量—kg·m²(lb.ft²)………………………..…….…….……..79(1876)

排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径(复式管)—mm(in.)………….…………………………….…..…..127(5.0)

进气系统

带重型空滤器允许的最大进气阻力

        干净滤芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

        脏滤芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

带重型空滤器允许的最小容尘能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷却系统

冷却水容量

        仅发动机—L(U.S.Gal)……………………………………………………..……...………30(32)

        带散热器[适用环境温度为37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)

发动机外部最大冷却水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….…18.3(60)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….………..…...241(35)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………....….50(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………….95(203)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….………….…71(160)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….……….…...18.9(5)

允许的最大首次补水时间—min……………………………………………….….….…….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….…..…....….5

允许的最大排气时间—min………………………………………………………………….……25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……...……12.3(13)

（水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积）

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….……… 138(20)

        额定转速时—kPa(PSI)…………………………………………..………….….345-517(50-75)

额定转速时的机油流量—L/min(U.S.GPM)…..…..……….………………………..………150(40)

允许的最高机油温度—℃(°F)………………………………….…….……….…………120(250)

最大机油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..0.31(0.33)

机油旁通滤清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..……………..…..…….2.6(0.7)

       可更换零件型—L(U.S.gal) …………………………………..………………………….11(2.9)

机油盘容量(选用件 OP4023)

  高位—L(U.S.gal)………………………………………………………..….…..…….47.3(12.5)

  低位—L(U.S.gal)……………………………………………………………….………...38(10)

系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...…..…..…54.9(14.5)

标准机油盘的倾斜角(选用件 OP4022)

 前俯角………………………………………………..…………………………...…..…..... 45°

 前仰角…………………………………………………..…………………….…..……....…45°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……....109(240)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………………...188(414)

至PT燃油泵允许的最大供油阻力

        滤清器在清洁状态时—kPa(in.Hg)……………………………………….……..…...13.6(4)

        滤清器在脏的状态时—kPa(in.Hg)……………………………………….……..…...27.0(8)

允许的喷油器最大燃油回油阻

        带单向阀—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不带单向阀—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允许的最小燃油箱通气能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背压为8.4kPa（2.5in.Hg）或更低的背压时）

电气系统

推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24

发动机不带负荷

       冷起动电流—CCA…………………………………..…………….…………………..…....900

       再次起动时电流容量（最小）………………..……….…………………….………...…..320

发动机带传动系统

       冷起动电流—CCA………..……………………………………….……………..…………900

       再次起动时电流容量（最小）………………………………………………………….....320

起动电路允许的最大电阻

带12V起动马达—Ω…………………………………………………………..…….…….…0.00075

带24V起动马达—Ω…………………………………………………………….....….…….…0.002

性能数据

怠速—r/min……………………………………………………………….……………….….…725

最高空载转速—r/min……………………………………………………………………….... 2350

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........556(410)

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1207(890)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1600

曲轴止推轴承负荷极限

 最大间隙负荷—N(lb)……………………………………………………….…….6700(1500)

 最大连续负荷—N(lb)……………………………………………………...…….…3350(750)

曲轴前端处允许的最大输出功率—kW(HP)…………………………………….……….….

附件驱动处允许的最大输出功率—kW(HP)……………………………………….………..6（8）

自由声场声压级别

在15m (50ft) 处和全负荷额定转速时（不包括进排气系统、冷却系统和驱动部件产生的噪声）

 右侧—dBA……………………………………………………………………………..…

 左侧—dBA………………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…..….

 后端—dBA………………………………………………………………………………….

最低冷起动温度（无辅助装置）—℃(°F).……………………………….……….  …..－3.9(25)

最低起动转速（无辅助装置）—r/min……….…………………………………..………...…..150



        所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件——海拔90m（300ft.），大气压力100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准No.2号柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。



发动机性能参数	额定工况		连续工况
	最大 功率点	最大 扭矩点	最大 功率点	最大 扭矩点
发动机转速—r/min	2100	1400	1800	1400
输出总功率—kW(HP)	504 (675)	396(530)	404(542)	336(451)
扭矩—N·m(lb.ft)	2289(1688)	2698(1990)	2144(1581)	2294(1692)
风扇消耗功率    散热器温度38℃(100°F)时的kW(HP) 散热器温度52℃(125°F)时的kW(HP)
燃油管路供油压力—kPa(PSI)	1241(180)	827(120)	848(123)	655(95)
进气歧管压力—kPa(in.Hg)	206(61)	162(48)	159(47)	132(39)
平均有效压力—kPa(PSI)	1524(221)	1799(261)	1413(205)	1524(221)
活塞平均速度—m/s(ft/min)	11.1(2190)	7.4(1460)	9.5(1875)	7.4(1460)
摩擦功率—kW(HP)	74(99)	36(48)	55(74)	36(48)
进气流量—L/s(CFM)	774(1640)	467(990)	581(1230)	416(882)
排气流量（干式排气管）—L/s(CFM)	1907(4040)	1166(2470)	1433(3035)	1035(2193)
排气温度（干式排气管）—℃(°F)	443(830)	533(992)	454(850)	525(977)
对环境的散热量 干式排气管—kW(BTU/min)	23(1310)	39(2200)	17(970)	21(1204)
对冷却液的散热量 干式排气管—kW(BTU/min)	273(15300)	192(10920)	199(11340)	165(9386)
发动机冷却水流量—L/s(U.S.GPM)	14.5(230)	9.7(154)	12.5(200)	9.7(154)
风扇冷却空气流量 散热器温度38℃(100°F) 时的L/s(CFM) 散热器温度52℃(125°F) 时的L/s(CFM)

所有的数据是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器时获得的，而不包括交流发电机、空压机、风扇、其它选用设备和被驱动的部件。

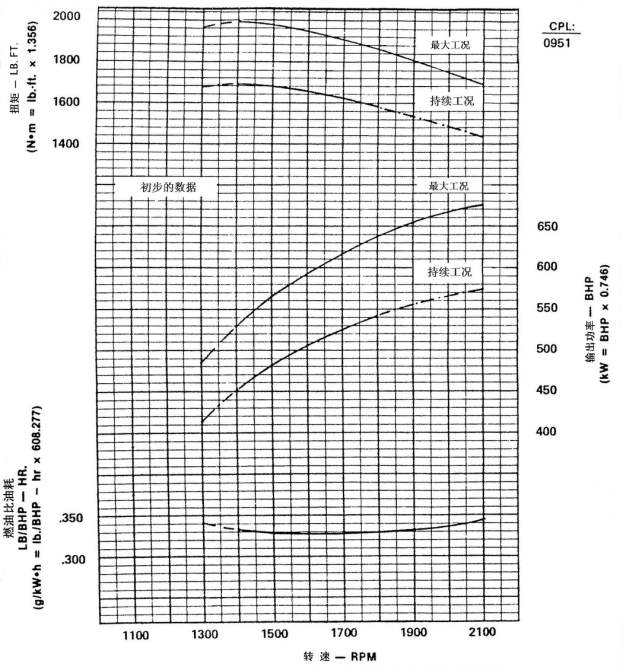

    功率、扭矩和比油耗曲线是基于SEA J1349 标准规定的条件—海拔90m，进气压力100kPa，进气温度25°C,水蒸汽压力1.0 kPa，使用NO.2柴油。适用于海拔高度3600m以下不需对供油量进行调整。当海拔高度超过3600m时，每升高300m时，供油量下调4%。
