康明斯工程机械用KTTA50-C&P&L1800发动机技术规格参数数据单
发布时间2017/4/23 9:34:51

康明斯工程机械用KTTA50-C&P&L1800发动机技术规格参数数据单维修配件

最大额定功率kW(BHP):1343(1800) @1900r/min

持续额定功率kW(BHP):1104(1481) @1800r/min

整机数据

型式…………………………………………………………..….….….….四冲程、60°V型、16缸

进气方式………………………………………………………..………….两级废气涡轮增压, 中冷

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…...….…159×159(6.25×6.25)

排量—L(in3)……………………………………………………..…..……….….…….…..50.3(3067)

压缩比……………………………………………………………………….…….…..…..…...13.8: 1

干式净质量

KTTA50-C1800康明斯发动机(参考安装图              )—kg(lb.)……………….....……...….4946(10895)

    KTTA50-P1800康明斯发动机(参考安装图              )—kg(lb.)…………………………….

湿式净质量

KTTA50-C1800康明斯发动机(参考安装图              )—kg(lb.)……………………...…….5298(11670)

KTTA50-P1800康明斯发动机(参考安装图              )—kg(lb.)…………….…….…...…….

质心至缸体前端的距离(仅康明斯发动机本身)—mm(in.)………………….…………....…1085(42.7)

质心在曲轴中心线上方(仅康明斯发动机本身)—mm(in.)……………………..…..……….….280(11)

运动零件相对于曲轴中心线的转动惯量(不包括飞轮)—kg·m2(lb.ft2)…………..…5.14(122)

发火顺序……………………………………………………..……….…1R-1L-3R-3L-2R-2L-5R-4L

                                                                                                                      8R-8L-6R-6L-7R-7L-4R-5L

康明斯发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..6100(4500)

康明斯发动机绕转动轴心的颠覆惯量—kg·m2(lb.ft2)………………………..…….…….…...

排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径(复式管)—mm(in.)………….…………………………….…..…..203(8.0)

进气系统

带重型空滤器允许的最大进气阻力

        干净滤芯—kPa(in.H2O)………….….………………………………..……....….….....3.71(15)

        脏滤芯—kPa(in. H2O)…………….………………………………………………....…6.21(25)

带重型空滤器允许的最小容尘能力—gm·L/s(gm/CFM)………………...……….....…….53(25)

冷却系统

冷却水容量

        仅康明斯发动机—L(U.S.quart)…………………………………………………..…….…..…153(162)

        带散热器[适用环境温度为37.8℃(100°F)] —L(U.S.quart)………………...…....

康明斯发动机外部最大冷却水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….……………....18.3 (60)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………...……...…..0.12(0.5)

未沸腾冷却水@90°F(32℃)在热交换器内的最小流量—L/min(U.S. GPM)…..…..….…606(160)

未沸腾冷却水在热交换器进口处的最大压力—kPa(PSI)…………………………………689(100)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷却水压力(除压力盖外)—kPa(PSI)………………………………….………..…...345(50)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………....….50(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………….95(203)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….………….…79(175)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….………...……20(5)

允许的最大首次补水时间—min……………………………………………….….….…….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….…..…....….5

允许的最大排气时间—min………………………………………………………………….……25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……....……29.3(31)

(水位降低容积必须大于首次加水时未注满的容积,且不包括膨胀体积)

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………....…….…最小138(20)

        额定转速时—kPa(PSI)…………………………………………..………….….345-483(50-70)

额定转速时的机油流量—L/min(U.S.GPM)…..…..…………………………….…..….…625(165)

允许的最高机油温度—℃(°F)………………………………….…….……….…………120(250)

最大机油消耗量—L/hr(U.S.quart/hr)…………………………..…………..………….…0.84(0.89)

机油旁通滤清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..…………...…..2×2.6(2×0.7)

       可更换零件型—L(U.S.gal) …………………………………..………………….

机油盘容量(选用件 OP6014)

  高位—L(U.S.gal)………………………………………………………..…….…..…….204(54)

  低位—L(U.S.gal)……………………………………………………………….……….174(46)

系统总容量(除旁通滤清器外)—L(U.S.gal)……………………….………...…..……..…223(59)

标准机油盘的倾斜角(选用件 OP6014)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....280(616)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...……..………...506(1150)

至PT燃油泵允许的最大供油阻力

        滤清器在清洁状态时—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

        滤清器在脏的状态时—kPa(in.Hg)……………………………………….…………...27.0(8)

允许的喷油器最大燃油回油阻

        带单向阀—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不带单向阀—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允许的最小燃油箱通气能力—L/h(ft3/h)……….……...………………………......…...425(15)

(在背压为8.4kPa(2.5in.Hg)或更低的背压时)

电气系统

推荐的电瓶最小容量(在-18℃(0°F))冷透状态或以上时—V………………….……….24

康明斯发动机不带负荷

       冷起动电流—CCA…………………………………..…………….…………………..…...1800

       再次起动时电流容量(最小)………………..……….…………………….……….....…640

康明斯发动机带传动系统

       冷起动电流—CCA………..……………………………………….………………………

       再次起动时电流容量(最小)………………………………………………………….....

起动电路允许的最大电阻

带12V起动马达—Ω…………………………………………………………..….…………0.00075

带24V起动马达—Ω…………………………………………………………….....….…….…0.002

性能数据

怠速—r/min……………………………………………………………….……………….….…725

最高空载转速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩(无辅助装置)—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩(无辅助装置)—N·m(lb.ft)…………………..…..........

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......3361(2700)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1800

曲轴止推轴承负荷极限

 最大间隙负荷—N(lb)……………………………………………………….…….8900(2000)

 最大连续负荷—N(lb)…………………………………………………….….……4450(1000)

曲轴前端处允许的最大输出功率—kW(HP)…………………………………….……

附件驱动处允许的最大输出功率—kW(HP)……………………………………….…

自由声场声压级别

在15m (50ft) 处和全负荷额定转速时(不包括进排气系统、冷却系统和驱动部件产生的噪声)

 右侧—dBA……………………………………………………………………………..

 左侧—dBA……………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…

 后端—dBA……………………………………………………………………………..

最低冷起动温度(无辅助装置)—℃(°F).……………………………….………..…….4(40)

最低起动转速(无辅助装置)—r/min……….…………………………………..…..…….150



        所有的数据均是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的,但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件——海拔90m(300ft.),大气压力100kPa(29.61in.Hg),进气温度25℃(77°F),水蒸汽压力1.0kPa(0.30in.Hg),使用标准No.2号柴油或符合ASTM D2的柴油。数据随时可能更改,恕不另行通知。



康明斯发动机性能参数

额定工况

连续工况

最大

功率点

最大

扭矩点

最大

功率点

最大

扭矩点

康明斯发动机转速—r/min

1900

1500

1800

1500

输出总功率—kW(HP)

1343(1800)

1112(1491)

1104(1481)

945(1267)

扭矩—N·m(lb.ft)

6747(4976)

7082(5223)

5859(4321)

6020(4440)

风扇消耗功率

散热器温度38℃(100°F)时的kW(HP)

散热器温度52℃(125°F)时的kW(HP)

燃油管路供油压力—kPa(PSI)

1248(181)

917(133)

938(136)

724(107)

进气歧管压力—kPa(in.Hg)

230(68)

186(55)

182(54)

152(45)

平均有效压力—kPa(PSI)

1689(245)

1772(257)

1462(212)

1503(218)

活塞平均速度—m/s(ft/min)

10(1980)

7.9(1563)

9.5(1875)

7.9(1563)

摩擦功率—kW(HP)

189(253)

110(148)

179(240)

110(148)

进气流量—L/s(CFM)

1829(3875)

1337(2833)

1536(3256)

1179(2497)

排气流量(干式排气管)—L/s(CFM)

4281(9070)

3288(6966)

3553(7528)

2817(5969)

排气温度(干式排气管)—℃(°F)

435(815)

471(880)

427(800)

451(843)

对环境的散热量

干式排气管—kW(BTU/min)

198(11265)

160(9086)

166(9432)

139(7930)

对冷却液的散热量

干式排气管—kW(BTU/min)

773(43950)

603(34300)

630(35824)

522(29715)

康明斯发动机冷却水流量—L/s(U.S.GPM)

33.2(526)

26.4(419)

30.6(485)

26.4(419)

风扇冷却空气流量

散热器温度38℃(100°F)

时的L/s(CFM)

散热器温度52℃(125°F)

时的L/s(CFM)

所有的数据是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器时获得的,而不包括交流发电机、空压机、风扇、其它选用设备和被驱动的部件。

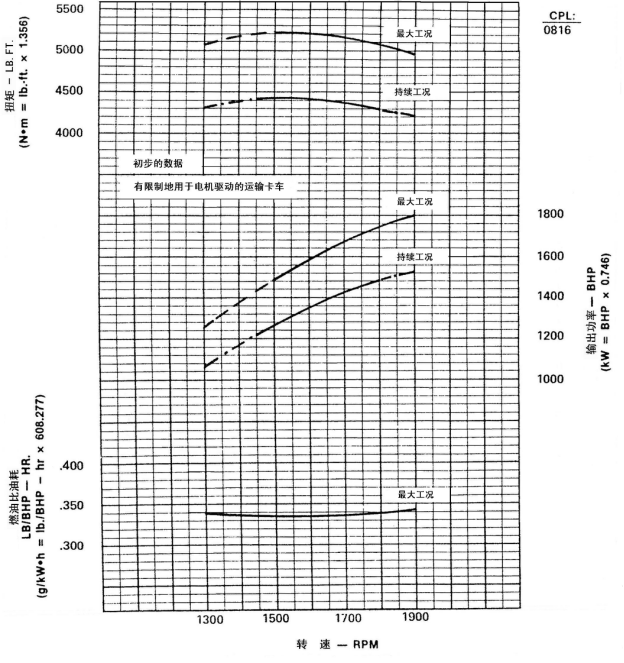

     功率、扭矩和比油耗曲线是基于SEA J1349 标准规定的条件—海拔90m,进气压力100kPa,进气温度25°C,水蒸汽压力1.0 kPa,使用NO.2柴油。适用于海拔高度3600m以下不需对供油量进行调整。当海拔高度超过3600m时,每升高300m时,供油量下调4%。
