康明斯工业用M11-C225/C250/C270/C290/310/C330/C350发动机技术规格参数

2017-4-23 9:47:37

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D35

排放水平

EuroⅡ

康明斯发动机型号

M11-C225

标定功率

168(225) kW(BHP)/2100r/min.

最大扭矩

1031 N.m/1300r/min.

性能曲线号

FR

数据单号

FR

CPL号

2503

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并空空中冷

发布时间

2002.10

康明斯工业用M11-C225/C250/C270/C290/310/C330/C350发动机技术规格参数

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、空空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...……………………..…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 83.9

    ––左侧……………………………………………………………………………………………….84.9

    ––前方……………………………………………………………………………………………….85.1

    ––后方……………………………………………………………………………………………….78.5

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….…….………………..……………………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…....1500

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

168(225)

140(188)

扭矩-N.m……………………………………………………………….

763

1031

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

115

80

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

42.5

17.1

增压器进气空气流量*-L/s….…..……………………………………..

316

170

增压器后的空气流量*-L/s….……..…………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s……………………………………………..………….

717

457

排气温度*- ℃………………………………………………………….

402

527

对环境的散热量*#-kW…………………………………………………

12

16

对冷却液的散热量*#-kW………………………………………………

104

76

对燃油的散热量*#-kW…………………………………………………

1.6

1.2

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.2

1.2

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m………………………………….………………..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

空空中冷

设计的环境参数：

        最大进气管温度-℃……………………………………………..…………….……………………..50–55

        到空空中冷器的空气温度-℃….…………………..………………..………………………………20–25

        增压器出口到进气管之间的压差-mmHg..…..………………...………………………………….......125

        可以接受的进气管直径-mm…………………………………………………………………………....90

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L………………………………………………………….……….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..…………………..………….…….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………166

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D35

排放水平

康明斯发动机型号

M11-C250

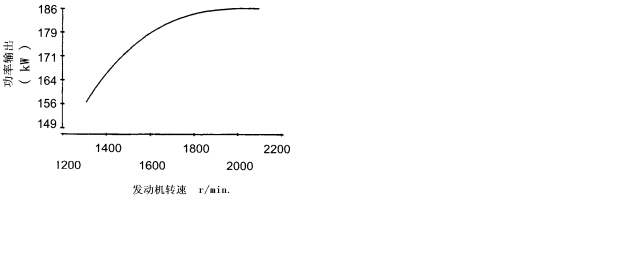

标定功率

186(250) kW(BHP)/2100r/min.

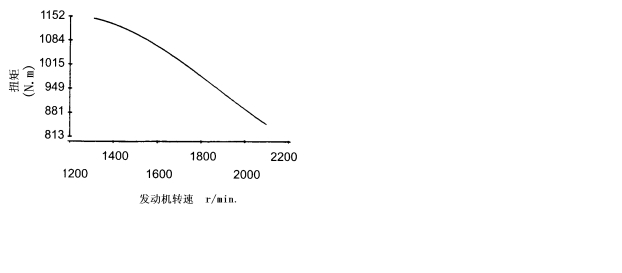

最大扭矩

1146 N.m/1300r/min.

性能曲线号

FR2411

数据单号

DS-2411

CPL号

2119

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、空空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...……………………..…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 83.9

    ––左侧……………………………………………………………………………………………….84.9

    ––前方……………………………………………………………………………………………….85.1

    ––后方……………………………………………………………………………………………….78.5

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..………………..…………………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…....1500

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

186(250)

156(209)

扭矩-N.m……………………………………………………………….

828

1146

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

126

90

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

42.5

17.1

增压器进气空气流量*- l/s……………………………………………..

330

179

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s………………………………………………….……….

754

490

排气温度*- ℃………………………………………………………….

410

543

对环境的散热量*#-kW…………………………………………………

13

17

对冷却液的散热量*#-kW………………………………………………

112

84

对燃油的散热量*#-kW…………………………………………………

1.8

1.2

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.2

1.2

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m……………………………………………………..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L……………………………………………………….………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..…………………..……….……….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………166

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

数据更改，怒不通知

重庆康明斯康明斯发动机有限公司

地址：重庆市沙坪坝区烈士墓五灵观100号

电话：(023)65335888

传真：(023)65375379

邮编：400031

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D035

排放水平

康明斯发动机型号

M11-C270

标定功率

201(270) kW(BHP)/2100r/min.

最大扭矩

1248 N.m/1300r/min.

性能曲线号

FR2409

数据单号

DS2409

CPL号

2119

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、水空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...………………….….…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 83.9

    ––左侧……………………………………………………………………………………………….84.9

    ––前方……………………………………………………………………………………………….85.1

    ––后方……………………………………………………………………………………………….78.5

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..………………..……………………….….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…….1500

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

201(270)

170(228)

扭矩-N.m……………………………………………………………….

961

1248

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

130

100

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

38.8

17.2

增压器进气空气流量*- l/s……………………………………………..

325

189

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s……………………………………………….………….

773

523

排气温度*- ℃………………………………………………………….

432

557

对环境的散热量*#-kW…………………………………………………

13

18

对冷却液的散热量*#-kW………………………………………………

115

91

对燃油的散热量*#-kW…………………………………………………

1.8

1.4

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.2

1.2

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m…………………………………………….……..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L…………………………………………………….…………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..…………………..………….…….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………166

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                ,       320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

数据更改，怒不通知

重庆康明斯康明斯发动机有限公司

地址：重庆市沙坪坝区烈士墓五灵观100号

电话：(023)65335888

传真：(023)65375379

邮编：400031

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D035

排放水平

康明斯发动机型号

M11-C290

标定功率

216(290)kW(BHP)/2100r/min.

最大扭矩

1200N.m/1300r/min.

性能曲线号

FR2346

数据单号

DS2346

CPL号

2119

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、水空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...………………….….…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 79.9

    ––左侧……………………………………………………………………………………………….80.6

    ––前方……………………………………………………………………………………………….81.9

    ––后方……………………………………………………………………………………………….75.5

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..………………..………….………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…….N/A

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

216(290)

163(218)

扭矩-N.m……………………………………………………………….

983

1200

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

142

95

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

44

18.6

增压器进气空气流量*- l/s……………………………………………..

358

179

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s………………………………………………………….

840

509

排气温度*- ℃………………………………………………………….

410

520

对环境的散热量*#-kW…………………………………………………

12

18

对冷却液的散热量*#-kW………………………………………………

127

86

对燃油的散热量*#-kW…………………………………………………

1.9

1.4

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.1

1.4

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m…………………………………………………...………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L……………………………………………………….………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…..………...…34

低油位-L………..………………………………………………….………………....………….…...…26

系统总容量（带LF 9001组合式机油滤清器）-L……..…………………..………….…….…......39

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………TBD

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D35

排放水平

康明斯发动机型号

M11-C310

标定功率

231(310)kW(BHP)/2100r/min.

最大扭矩

1424 N.m/1300r/min.

性能曲线号

FR2335

数据单号

DS2335

CPL号

1897

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、水空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……..………………….…..…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 82.9

    ––左侧……………………………………………………………………………………………….83.9

    ––前方……………………………………………………………………………………………….84.1

    ––后方……………………………………………………………………………………………….77.8

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..……………….……………………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…….N/A

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

231(310)

194(260)

扭矩-N.m……………………………………………………………….

1051

1424

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

152

98

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

44

18.6

增压器进气空气流量*- l/s……………………………………………..

372

198

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s……………………………………………….………….

882

571

排气温度*- ℃………………………………………………………….

432

585

对环境的散热量*#-kW…………………………………………………

13

18

对冷却液的散热量*#-kW………………………………………………

134

100

对燃油的散热量*#-kW…………………………………………………

2.5

1.9

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.3

1.3

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m……………………………….…………………..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………..…12.9

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L…………………………….…………………………………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..………………….………………….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………TBD

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D35

排放水平

康明斯发动机型号

M11-C330

标定功率

246(330)kW(BHP)/2100r/min.

最大扭矩

1458N.m/1300r/min.

性能曲线号

FR2413

数据单号

DS2413

CPL号

1897

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、空空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...…………….….…..…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 83.3

    ––左侧……………………………………………………………………………………………….84.3

    ––前方……………………………………………………………………………………………….84.5

    ––后方……………………………………………………………………………………………….78.1

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..……………….……………………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…….N/A

曲轴前端处允许的最大输出功率-kW(BHP)………………..………..…………………………..……….N/A

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….……………………N/A

2100r/min时的压缩制动功率-kW………………………………………………………………………….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

246(330)

198(266)

扭矩-N.m……………………………………………………………….

1119

1458

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

173

90

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

44

18.6

增压器进气空气流量*- l/s……………………………………………..

387

187

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s……………………………………………….………….

919

556

排气温度*- ℃………………………………………………………….

438

561

对环境的散热量*#-kW…………………………………………………

14

17

对冷却液的散热量*#-kW………………………………………………

141

88

对燃油的散热量*#-kW…………………………………………………

2.5

1.6

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.3

1.2

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m…………………….……………………………..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L…………………………………………….…………………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..………………….………………….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………TBD

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统      &n, bsp;                                                                                                 12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

重庆康明斯康明斯发动机数据单

康明斯发动机系列

D35

排放水平

康明斯发动机型号

M11-C350

标定功率

261(350) kW(BHP)/2100r/min.

最大扭矩

1560 N.m/1300r/min.

性能曲线号

FR2413

数据单号

DS2413

CPL号

1897

燃油系统

PT-STC

特征编号

D353005CX03

吸气方式

增压并水空中冷

发布时间

2002.10

整机数据

型式…………………………………………………………….……….………. 六缸、四冲程、直列、水冷

进气方式……………………………………………………………….….….…….废气涡轮增压、水空中冷

缸径×冲程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)

排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)

发火顺序…………….…………………………………..……………....……………….…1-5-3-6-2-4

压缩比…………………………………………………………….…….…..……………...…...16.1：1

康明斯发动机干重(包括飞轮壳和发电机，但不包含其它电气零件)-kg..……...…….………….…..…940

康明斯发动机湿重-(kg)………………………………………………………………..……………..……… 980

质心至缸体前端的距离-mm…………………..……….……………….....….….………………...450

质心在曲轴中心线上方-mm……………………………….…………..……..……………………....191

运动零件的转动惯量（不包括飞轮）-kg.m2……….……………………….………….….………..N/A

康明斯发动机安装图………………………………………………….……………………………….……3626433

标定工况运转时距康明斯发动机15m的声压级噪声值,dBa

    ––右侧…………………………………………………………………………………………….. 83.9

    ––左侧……………………………………………………………………………………………….84.9

    ––前方……………………………………………………………………………………………….85.1

    ––后方……………………………………………………………………………………………….78.5

按GB14761.7标准要求测量的全负荷最大Rb..………………………………….………………….….TBD

不透光烟度-m-1…………………………………………………………………….…………………….0.15

康明斯发动机安装

前安装面的最大静态弯矩-N.m…………………………………….………..…..……………………..678

缸体后端的最大弯矩-(N.m)………………….……..………………..……………………..…….…1350

运动件转动惯量-kg·m2……………….…………………………….………..…..………………….0.85

康明斯发动机惯量-kg.m2：

        ––纵向………………………………………………………………………………………………..49.7

    ––径向……………………………………………………………………………………………..….110

    ––垂向…………………………………………………………………………………………………..85

性能数据

所有的数据均是基于下列条件：

● 康明斯发动机带燃油系统、水泵、机油泵、空气滤清器和排气消声器工作，不包括电瓶、发电机、

风扇及可选择的驱动部件。

● 康明斯发动机使用0号标准轻柴油

● 标准的试验条件(参考ISO 3046标准的第1部分)：

                ––大气压力：100kPa

                ––空气温度：25℃

                ––海拔高度：110m

                ––相对湿度：30 %

● 性能参数是依据SAE J1995标准获得并修正的。

全负荷时的最低比油耗-g/kW.h…………………………………………………………………………..TBD

怠速-r/min……………..……………………………………………….………………..……………675––750

最低稳定工作转速-r/min…………………………………………….………………………..……………500

最低稳定工作转速下康明斯发动机输出扭矩-N.m…………………………………………….…………………340

最高空载转速-r/min…………..……………………………………………………………..………….…2450

最大超速能力(最大15秒钟)-r/min……..…………………………………………….….……………..…2625

连续工作的最高海拔高度-m……………………………………………………………………………..3048

止推轴承载荷限值：

    最大间歇载荷-(N)………………………………………………………………………………….6227

    最大持续载荷-(N)………………………………………………………………………………….3114

推荐的与液力变扭器和液力泵相匹配的最小失速转速-r/min………………..…….……………..…….N/A

曲轴后端处允许的最大输出功率-kW(BHP)………………..………..……………………..……….179(240)

附件传动处允许的最大输出功率-kW(BHP)……..………………………………….………………..…N/A

2100r/min时的压缩制动功率-kW…………………………………………………………………..…….N/A

排气制动的最大空载转速-r/min…………………………………………………………………………..N/A

额定点

最大扭矩点

康明斯发动机转速*-r/min。………………………………………………..

2100

1300

输出功率-kW(BHP)……………………………………………………

261(350)

212(284)

扭矩-N.m……………………………………………………………….

1186

1560

机油压力*-kPa………………………………………………………….

274

250

标准的燃油管道供油压力*-kPa……………………………………….

TBD

TBD

燃油流量*-L/h………………………………………………………….

N/A

N/A

进气岐管压力*-kPa………………………………………………….…

172

125

平均有效压力*-kPa…………………………………………………….

TBD

TBD

活塞平均速度-m/s(……………………………………………………..

TBD

TBD

机械损失功率*-kW…………………………………………………….

44

18.6

增压器进气空气流量*- l/s……………………………………………..

401

217

增压器后的空气流量*- l/s……………………………………………..

N/A

N/A

增压器后的空气压力*-kPa…………………….………………………

N/A

N/A

排气流量*- l/s………………………………………………….……….

957

613

排气温度*- ℃………………………………………………………….

443

593

对环境的散热量*#-kW…………………………………………………

14

17

对冷却液的散热量*#-kW………………………………………………

146

116

对燃油的散热量*#-kW…………………………………………………

2.5

2.1

康明斯发动机冷却液流量#-L/ s…………………………………………….

5.6

3.3

稳态烟度-Rb…………………………………………………………..

0.2

1.2

*    所有数据的公差范围：±5%。

#    冷却液流量及散热量数据是基于冷却液的成分为50%的水+50%的乙二醇的混合液

排气系统

最大允许排气背压-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)

标准可接受的排气管直径-mm…………..……………………………………….…..……….…….. ……..102

增压器排气端安装面最大静态弯矩-N.m……………………………….…………………..………….. 27

进气系统

增压器进气口与大气之间的最大允许温升-℃………………………………………..……….……………16

重型干式空气滤清器的最大进气阻力-kPa(mm.H2O)

        ––干净滤芯时………………………………………………………………….....………………3.7(380)

        ––滤芯脏时的……………………...……………………………………………....……………..6.2(635)

重型空气滤清器的最小储灰能力-g/l/s。……………………………....………………………………...…53

冷却系统

康明斯发动机内部冷却液水容量-L……………………………………………..…………….………………. ..…9.5

标准调温器温度调节范围-℃….…………………..………………..…………………………………....82–93

康明斯发动机外部冷却循环系统允许的最大阻力-kPa………..………………...………………………….…....34.5

调温器全开和无水箱压力盖时的最小水泵进口压力-mmHg………………………………………………64

康明斯发动机曲轴中心线以上的冷却水最大静压头-m……...………………………….…………….……..……14

缸体内的最大冷却液压力(调温器关闭和无压力盖情况下)-kPa………………………..………..………276

压力盖允许的最小压力-kPa……………..…………………………….………………………...…………..50

康明斯发动机冷却液出口最高温度-℃……………………………………………………………………….….100

康明斯发动机冷却液最高报警温度-℃……………………………………………………………………….….102

推荐的康明斯发动机冷却液的最低温度-℃….………..…………………….……………………………….….….70

允许的最小加水速率-L/min…...……………………………….……….……………….…………….……..19

允许的最长加水时间-min……………………..……………………….….……..……….…………......…….5

允许的冷却水最小膨胀空间(占系统总容积的百分比-%…………….………………….………….…....….5

允许的最大除气时间-min……………………………………………………………….……………..….25

允许的最小冷却液水位降低容积-L…………………….…………………………………………….…7.1

到附件的最大冷却液流量-L/min…………………………………………………………….………………75

除膨胀空间外的最小储水量-L………………………………………………………………………..…….9.5

风扇上典型的空气工作温度范围-℃………………………………………………………………………N/A

百叶窗开启温度-℃….……………………………………………………………………………….……TBD

在正常的供油情况下的最低冷却能力:

––额定转速条件下的极限环境温度-℃……………………………………………………….….42–45

––最大扭矩转速条件下的极限环境温度-℃………………………………………………….….37-40

润滑系统

机油盘容量

        高油位-L…..…………………………………………………….……….……………..…………….…34

低油位-L………..………………………………………………….…………………..………….….…26

系统总容量（带LF 9001组合式机油滤清器）-L……..…………………..……….……….……....33

机油盘（OP     ）允许的倾斜角度-度：

––前仰……………………………………………..…………………………….….…..…………..…....45

––后仰…………………………………………………………………………..……………………..45

––燃油泵侧仰角……………………………………………..……………………..………....…………45

––排气侧仰角…………………………………………..………………..……….…….……….….45

正常运行的机油压力范围-kPa……………………………………………………….………………207-276

康明斯发动机各附件的最大机油流量-L/min…………………………………………………………….……….8

机油盘最高允许机油温度-℃…………………………………………………………………………….121

康明斯发动机保护设备的允许的最低机油压力-kPa:

—额定转速和负荷工况-kPa……………………………….…………………………….…..…….. 193

—最大扭矩和负荷工况-kPa……………………………………………………………………….. 152

    —低怠速工况-kPa………………………………………………………………………………….. 69

最大机油消耗量-L/h………..………………..…………..………….….………………………….………0.24

燃油系统

额定功率和转速时的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD

额定功率和转速时的最大供油量.kg/h…………...…………...……..…..………………….……………TBD

燃油泵允许的最大供油阻力-mmHg:

        ––滤清器在清洁状态时……………..…………………….………………………..………………..102

        ––滤清器在脏的状态时…..……………………………….………………………..………………..203

允许的最大燃油回油管阻力-mmHg

        ––带回油单向阀….………….….………………………………………………………………..…..165

        ––不带回油单向阀….………….….…………………………………………………………………..63

最小允许的燃油箱通气能力(在背压不大于为152mm Hg时)-L/h ……….……………….…………….0.85

燃油泵出口的燃油最高温度-℃…………………………………………………………………………..71

电气系统                                                                                                        12伏特           24伏特

推荐的电瓶最小容量–– -18℃及以上：

       ––仅康明斯发动机无负荷冷启动的电流 -CCA……..………….………………..           1800                     900

       ––康明斯发动机所需的电瓶容量-min……………………….. ………………….            640                      320

起动电路允许的最大电阻（带24V起动马达）-Ω……..……………………            N/A                    0.002

100安培时启动电路的最大电压降-伏特……………………………………...          0.075                     0.2

启动系统

无辅助冷启动装置时的最低启动环境-℃………………………………………….……………….…...-18

无辅助冷启动装置时要求的最低平均启动转速-r/min.…………………………………………………150

有辅助(乙醚)冷启动装置时的最低启动环境-℃………………………………….………….………….-25

有辅助(乙醚)冷启动装置时要求的最低平均启动转速-r/min.………………………….………………100

注:

N.A. ––  表示该数据是不可得的

N/A  ––  表示该项不使用于本康明斯发动机

TBD  ––  表示需要确定的

免费热线
400-100-8969   15088860848
机组销售
0574-26871589  15267810868
配件销售
0574-26886646  15706865167
维修热线
0574-26871569  18658287286
手机端
微信公众号
在线客服
配件咨询
技术支持
