三菱s6r2 s12 s16维修保养手册

2017/4/23 13:55:44

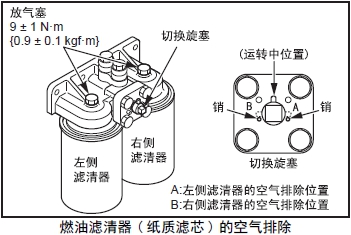

1.5.1 燃油滤清器( 纸质滤芯) 的空气排除

(1) 旋松燃油滤清器的放气塞约1.5 周。

(2) 上下揿动预供油泵压送燃油。

(3) 从放气塞处排出的燃油不含有气泡时,按照规定扭矩旋紧放气塞。

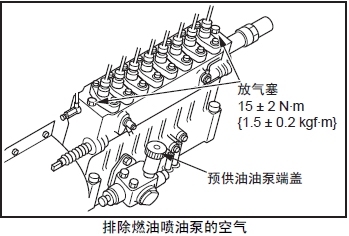

1.5.2 排除三菱R16柴油发动机燃油喷油泵的空气

(1) 旋松三菱R16柴油发动机燃油喷油泵的放气塞约1.5 周。

(2) 上下揿动预供油泵压送燃油。

(3) 从放气塞内排出的燃油不含有气泡时旋紧塞头,但在旋紧最后的1个放气塞前,先将预供油油泵的端盖压下向右旋回至原状锁定。

注:(a) 确认止回阀的动作时,在所有的放气塞旋紧后将预供油油泵锁紧。在输油泵的压力作用下预供油操作时感觉重,通过止回阀的开阀压力得到稳定,由此也可确认止回阀的的动作状况。(b) 从放气塞中溢出的燃油要揩拭干净。

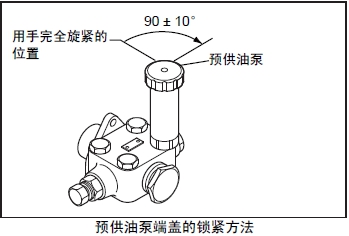

1.5.3 预供油泵端盖的锁紧方法

预供油泵的端盖不够旋紧的话,内部的螺纹会受三菱R16柴油发动机的振动而磨损,引起预供油泵的端盖飞出或燃油的外溢。相反,如果预供油泵的端盖拧得过紧会引起预供油泵的头部破损。因此,必须按照适当的角度旋紧。

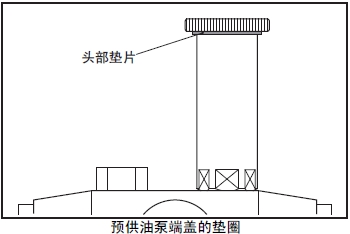

确认预供油泵头部的垫圈没有变形或损伤。有变形或损伤时,更换预供油泵。

(1) 用手旋紧预供油泵,在此位置处作上记号。

(2) 用扳手等从记号位置处再旋紧90 ± 10°。

(3) 确认头部垫圈的安装状态,如有变形或损伤时,更换预供油泵。

1.6 皮带的检测和张紧力调整

在检测时,发现皮带的一部分有剥离或破损现象时,要更换新的皮带。

皮带上不能沾附油类。皮带打滑会降低使用寿命。

皮带的张紧力过大的话,会影响三菱S16柴油机充电机的轴承或皮带的使用寿命,要按照以下的方法适当调整。

1.6.1 皮带的检测

(1) 检查皮带的外观有无剥离或破损。发现异常时,更换新的齿轮。

(2) 检测皮带的张紧力( 下陷量)。

V 型皮带

当用力( 约98 ~ 147 N {10 ~ 15 kgf}) 按压皮带的中央部分时,下陷量10 ~ 15 mm 为正常。皮带的下陷量超出标准值范围时,要进行调整。

多楔式皮带

参考下表,按压三菱S16柴油机皮带轮的中间使下陷量达到15mm,用测力器测出的压力不满足标准值时进行调整。

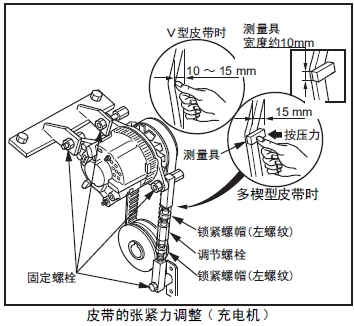

1.6.2 皮带的张紧力调整( 三菱S16柴油机充电机)

(1) 拆卸皮带的保护罩壳。

(2) 旋松所有的三菱S16柴油机充电机的固定螺栓。

(3) 旋转调节杆调整皮带的张紧力。

(4) 旋紧三菱S16柴油机充电机的固定螺栓。

(5) 安装皮带罩壳。

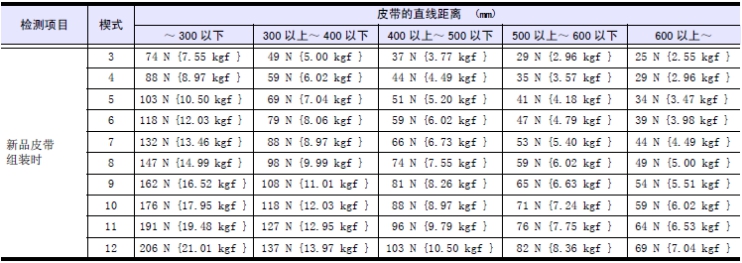

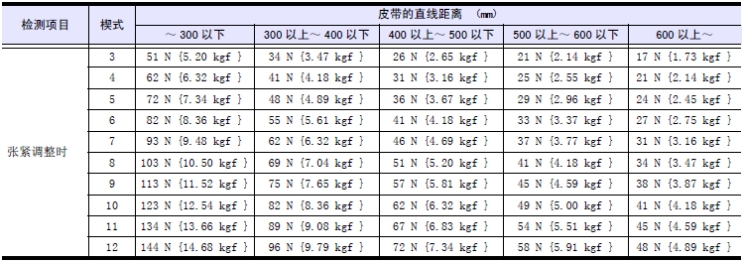

多楔式皮带张紧力表

2. 磨合运转

2.1 起动前准备

检查燃油、三菱R16柴油发动机润滑油、冷却水的容量,排除燃油和三菱R16柴油发动机冷却系统的空气。

检查调速器输出柄至三菱R16柴油发动机燃油喷油泵齿条的连接。确认在停止状态时控制齿条处于不喷油位置,操作停止柄确认控制齿条回到"0" 位。

检查三菱R16柴油发动机电气系统( 传感器、仪表报警盘、起动电机、三菱S16柴油机充电机、三菱S16柴油机停机电磁铁、蓄电池) 的接线,在控制器主开关ON 时确认系统无异常。

将调速器的速度柄位置设定在起动后进行怠速运转。

使三菱S16柴油机停机电磁铁动作,确认三菱R16柴油发动机燃油喷油泵齿条处于设定的不喷油位置。

根据必要安装压力表、温度表或流量计。

2.2 起动三菱R16柴油发动机

(1) 将停止柄扳至不喷油位置,用起动电机盘转三菱R16柴油发动机曲轴2 ~ 3 次(1 次10 秒内,中间停止1 分钟以上),使三菱R16柴油发动机的各部分得到润滑油循环。同时,确认无异音、转速变动等异常现象。

(2) 按正常的起动操作起动三菱R16柴油发动机。确认起动后能够进行怠速运转。

(3) 确认油压立即上升,冷却水循环。

(4) 确认无漏油、漏水、漏燃油和漏气,无异音、异常振动等。

(5) 确认能够顺利进行怠速运转后,将钥匙开关转至OFF,确认三菱R16柴油发动机能正常停机。

2.3 磨合运转

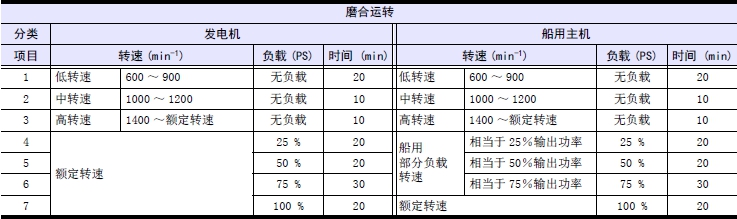

2.3.1 磨合运转的负载和时间

磨合运转要按下记规定分段增加负载。另外,所表示的时间为能确认稳定运转的最少时间。

2.3.2 三菱R16柴油发动机运转中的检测

在磨合运转时要注意以下事项,确认无异常现象。

油圧、油温

冷却水温、水容量

漏油、漏水、漏燃油、漏气( 空气)

音、振动

进气压力、进气温度

排气颜色、臭味

排气温度

左右气缸不一致

油雾气体( 量、色)

转速变动

回转部分的端面跳动、径向跳动

仪表、报警的显示和动作

2.3.3 磨合运转后的检测,调整

气阀间隙

燃油三菱R16柴油发动机喷油正时

紧固外周的螺栓、螺帽

皮带的张紧力

漏油等异常的调查和修理

3. 三菱R16柴油发动机的试验和调整

(a) 三菱R16柴油发动机的试验、调整和封印,仅允许在我公司指定的维修工厂内实施。

在我公司指定的维修工厂以外实施封印时,应向我公司指定的维修工厂提出试验、调整和封印作业的合同检验的委托申请。

(b) 三菱R16柴油发动机的性能检测和调整,应在三菱R16柴油发动机进行充分暖机运转,在水温和油温稳定后实施。

在磨合运转结束,可进行正常运转以后,实施三菱R16柴油发动机的性能、机能的检测和调整。

务必记录试验结果,和本机器的出厂时的数据相比较。

3.1 三菱R16柴油发动机的一般性能试验

燃油消耗率、各部分温度、各部分压力、排气浓度

3.2 排气性能试验

排气分析

3.3 调速器性能试验

无负载最低转速( 低空转) 的设定

无负载最高转速( 高空转) 的设负载投入、断油停机试验调速器变动率、颤振、转速变动的确认其他,调速器控制器设定条件的确认

3.4 报警动作、紧急停止试验

油压降低、水温上升、过速度

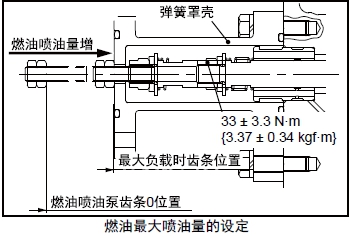

3.5 燃油最大喷油量的设定

(1) 三菱R16柴油发动机燃油喷油泵齿条前端(前侧)的齿条设定端帽拆卸的状态,施加额定(最大)负载。

(2) 在齿条前端的双螺帽和弹簧罩壳的端面相接触的位置处旋紧螺帽。

三菱R16柴油发动机检测记录表 (SR系列)

No.1 检测气三菱R16柴油发动机缸套内径

No.2 检测气三菱R16柴油发动机缸套凸肩的突出量

No.3 检测气阀导管的内径及阀杆的外径

No.4 检测三菱R16柴油发动机气缸头的气阀下沉量、阀座宽以及气阀加工余量

No.5 检测三菱R16柴油发动机气缸头下表面的变形量

No.6 检测三菱R16柴油发动机连杆衬套内径和三菱R16柴油发动机连杆大端轴承孔的内径

No.7 检测三菱R16柴油发动机摇臂轴衬的内径和三菱R16柴油发动机摇臂轴外径

No.8 检测三菱R16柴油发动机活塞销孔的内径和三菱R16柴油发动机活塞销的外径

No.9 检测气阀的间隙

No.10 检测燃油三菱R16柴油发动机喷油器的喷油压力

No.11 检测三菱R16柴油发动机凸轮轴的轴衬内径和三菱R16柴油发动机凸轮轴的轴颈外径(右侧)

No.12 检测三菱R16柴油发动机凸轮轴的轴衬内径和三菱R16柴油发动机凸轮轴的轴颈外径(左侧)

No.13 检测三菱R16柴油发动机曲轴的轴向间隙
