日本三菱涡轮增压器柴油机配件上哪儿有买卖

日昕动力日本三菱柴油机零配件服务中心:日昕动力建立了一套完整的零配件供应体系,全天候快速供应,从而能够保证您的机器正常运转。日昕动力的零件仓库库存齐全的备用零件,全部采用电脑化管理,随时满足客户的零件需要,纯正配件是您最佳的选择,因为您所得到的是延长你机器寿命的最佳保证。

备用零件

日本三菱零件目录手册

关于原厂三菱纯正零部件的使用方法

请在原厂制造发动机上使用(原厂纯正零部件)。

(原厂纯正零部件)是本公司在卓越的质量管理下,经严格的检查之后合格的优质零部件,所以可以放心使用。

仿造的零部件在材料,制造方法等所有的方面上,比不上纯正的零部件,所以请不要使用仿制品。

在本公司的销售网络配备齐全的(原厂纯正零部件),请指定(原厂纯正零部件)之后,在就近的销售网络购买。

订购零部件时,请告知下述事项:

(1) 零部件号码和零部件名称

(2) 所需数量

(3) 机种・形式和机号

根据具体请况,代替订购的零部件,提供替代零部件。

3. 带垫圈螺栓的表示

此目录里使用的用于安装的螺栓中,带垫圈螺栓在记事栏里表示为"B/W"。(零部件名称:BOLT、

W/WASHER)

对此,在卷末(D1~页)收录了螺栓、垫圈的每个零部件号码和带垫圈螺栓的对照表,所以请分别订购

BOLT、WASHER。

4. 组合替换的表示

与其他的零部件一起,代替旧零部件可以使用的零部件,在替代符号栏里表示为"G"。对每个组合零部

件,收录在卷末(E1~页)里,请参考。

5. 零部件号码的顺序索引收录在卷末(C1~页)里,请利用。

6. 一部分图解里,选登了代表性的图解,有时会与实物不相符,请见谅。

7. 有时零部件、零部件号码会变更,恕不另行通知。

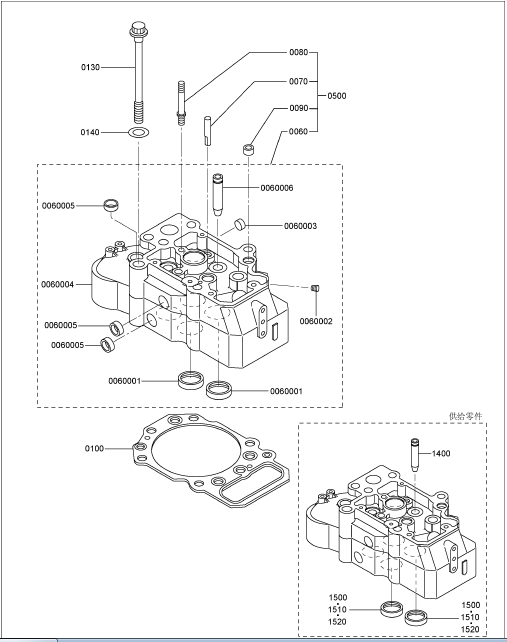

气缸盖

参考号

零件编号

零件名称和描述

数量

0060

*

缸盖总成

12

0060001

*

阀座,半成品

48

0060002

04827-71000

内六角锥螺塞

12

0060003

04826-22500

密封盖

12

0060004

*

缸盖总成

12

0060005

04826-22800

闷头

84

0060006

*

导管

48

0070

33501-13400

导管

24

0080

37501-11401

喷油器压板双头螺栓

12

0090

37501-01501

定位销

12

0100

37501-12200

缸盖垫片

12

0130

37501-12501

螺栓(气缸头)

72

0140

33707-11701

垫圈

72

0500

37501-80050

缸盖总成

12

1400

37101-10600

导管

48

1500

37501-13100

阀座,成品标准

48

1510

37501-14200

阀座,成品过大0.3

48

1520

37501-14300

阀座,成品过大0.6

48

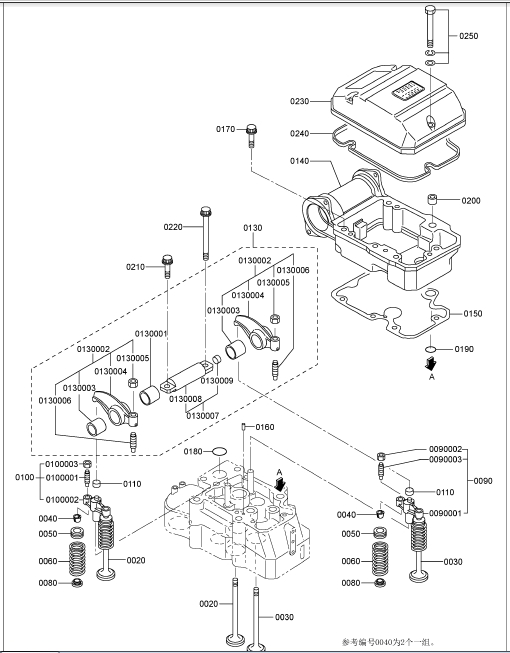

阀门装置

参考号

零件编号

零件名称和描述

数量

0020

37504-03800

进气阀

24

0030

37504-40200

排气阀

24

0040

32504-00400

锁夹

96

0050

37504-00300

气门旋转机构

48

0060

37504-10400

气门弹簧

48

0080

33504-10300

气门杆密封圈

48

0090

*

排气桥总成

12

0090001

37504-03400

排气阀桥

12

0090002

F2305-10000

螺母

12

0090003

37704-03300

阀桥调节螺钉

12

0100

*

进气桥总成

12

0100001

37704-03300

阀桥调节螺钉

12

0100002

37504-03500

进气阀桥

12

0100003

F2305-10000

螺母

12

0110

30004-24302

盖子

24

0130

*

摇臂和轴总成

12

0130001

37504-04300

摇臂隔套

12

0130002

37504-22021

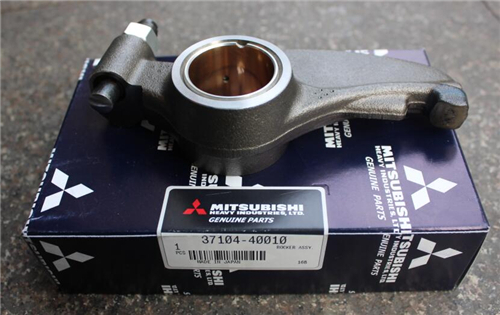

摇臂组件

24

0130003

37504-32500

摇臂衬套

12

0130004

*

摇臂

12

0130005

F2305-12000

螺母

12

0130006

37104-02800

调节螺钉

12

0130007

37504-54012

摇臂轴组件

12

0130008

*

摇臂轴

12

0130009

04826-21000

密封盖

12

0140

37504-51102

摇臂座

12

0150

37504-31200

摇臂座垫片

12

0160

F2846-06000

定位销

12

0170

MC802-397

螺栓

60

0180

37504-02300

O型圈

12

0190

05507-10200

O型圈

12

0200

37501-01501

定位销

12

0210

MH000-854

法兰面螺栓

12

0220

37504-14600

螺栓

12

0230

37504-26101

摇臂盖罩

12

0240

37504-66200

摇臂盖罩O型圈

12

0250

F1825-10065

组合螺栓装配螺栓

35

0020

37504-03800

进气阀

24

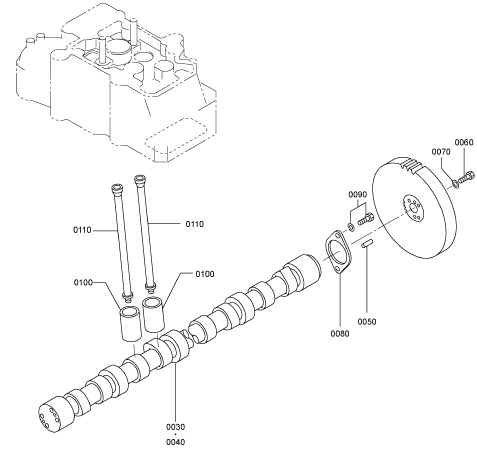

凸轮轴挺杆

参考号

零件编号

0030 37705

10301 凸轮轴右侧 1

0040 37705

10401 凸轮轴左侧 1

0050 F2846

12000 定位销 4

0060 37525

09600 螺栓 8

0070 37525

07901 垫圈 8

0080 37505

10800 凸轮轴推力片 2

0090 F1805

12030 组合螺栓装配螺栓 4

0100 37505

31100 挺柱 24

0110 37505

13100 推杆 24

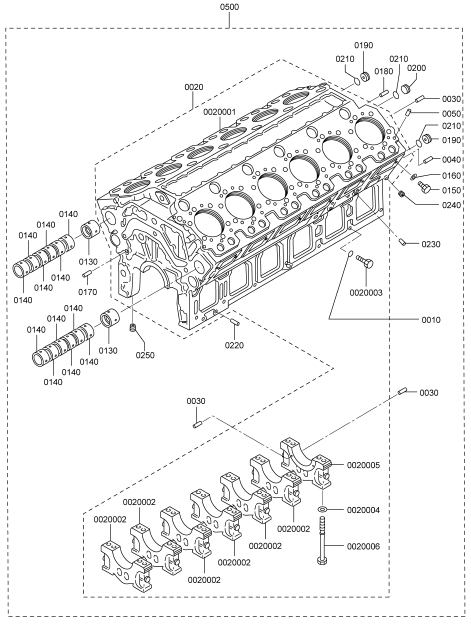

气缸曲轴箱(总成)

参考号

零件编号

零件名称和描述

数量

0010

05507-10220

O型圈

14

0020

*

曲轴箱组件

1

0020001

*

曲轴箱,气缸

1

0020002

*

主轴承端盖

6

0020003

37707-01701

螺栓

14

0020004

32507-01400

垫圈

28

0020005

*

主轴承端盖

1

0020006

37707-11801

螺栓(轴承端盖)

28

0030

37707-01900

定位销

6

0040

F2846-08000

定位销

2

0050

37807-02600

定位销

24

0130

37707-03100

衬套(凸轮轴)

2

0140

37707-03200

衬套(凸轮轴)

12

0150

37507-03900

螺栓组件

14

0160

05946-01201

密封垫圈

14

0170

32307-02500

定位销

2

0180

32307-02500

定位销

2

0190

37507-00702

喷孔板

2

0200

32607-10700

防尘塞

1

0210

05507-10340

O型圈

3

0220

F2846-20000

定位销

4

0230

F2846-12000

定位销

4

0240

04827-71300

内六角锥螺塞

2

0250

04827-71300

内六角锥螺塞

1

0500

37707-70011

机体总成

1

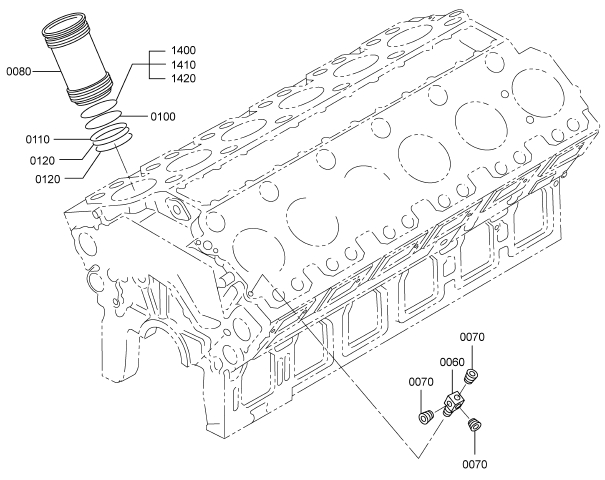

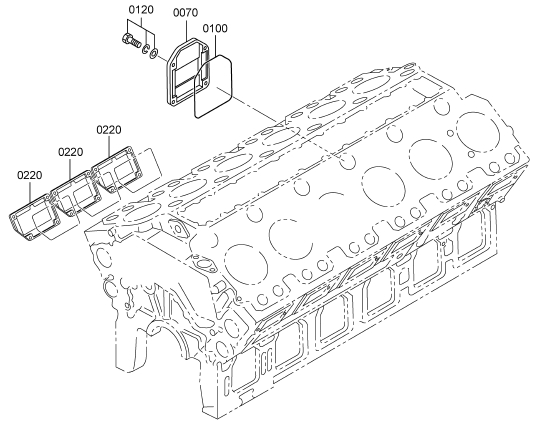

气缸曲轴箱(缸套)

参考号

零件编号零件名称和描述

0060 37736

19300 接头 1

0070 F5006

10000 内六角锥螺塞 3

0080 38C07

02700 缸套 12

0100 37507

32400 缸套O型圈 12

0110 37107

04201 缸套O型圈 12

0120 37107

04300 缸套O型圈 24

1400 37507

12500 垫圈厚度0.10 AR

1410 37507

12510 垫圈厚度0.05 AR

1420 37507

12520 垫圈厚度0.15 AR

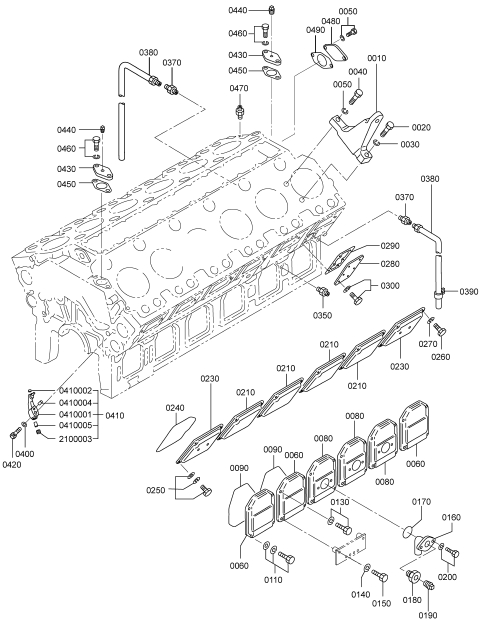

凸轮轴零件侧盖左手位)

参考号

零件编号

零件名称和描述

37707-20901

吊板

4

0020

F1035-20075

螺栓

0030

F2515-20000

弹簧垫圈

0040

F1035-16055

螺栓

0050

F2515-16000

弹簧垫圈

0060

37507-27100

侧盖

0080

37507-27200

侧盖

0090

37507-16401

侧盖O型圈

0110

F1825-12030

组合螺栓装配螺栓

0130

F1805-12050

组合螺栓装配螺栓

0140

F2515-12000

弹簧垫圈

0150

F1035-12075

螺栓

0160

47510-51700

接头

0170

05507-20550

O型圈

0180

64393-46700

接头

0190

F5006-10000

内六角锥螺塞

0200

F1805-10025

组合螺栓装配螺栓

0210

37507-37400

凸轮室盖

0230

37507-37800

凸轮室盖

0240

37507-16501

凸轮室O型圈

0250

F1825-12025

组合螺栓装配螺栓

0260

F1035-12065

螺栓

0270

F2515-12000

弹簧垫圈

0280

37807-06101

盖板

0290

37807-16200

垫片

0300

F1805-12025

组合螺栓装配螺栓

0350

F4540-10000

接头

0370

F4540-06300

接头

0380

45954-30050

机油管

0390

05317-41800

夹头

0400

36207-08900

垫圈(锥面弹性)

0410

37707-28040

喷油嘴总成

0410001

*

喷油器本体

0410002

05950-04006

定位螺钉

0410003

05969-00300

定位螺钉

0410004

F2846-06000

定位销

0410005

31119-12201

0420

37707-08500

带孔螺栓

0430

45731-61700

盖板

0440

F5006-10000

内六角锥螺塞

0450

33336-20500

垫片

0460

F1805-12030

组合螺栓装配螺栓

0470

F4540-12000

接头

0480

37507-19100

盖板

0490

37555-10600

空冷垫片

0500

F1805-12030

组合螺栓装配螺栓

凸轮轴零件(侧盖右手位)

参考号

零件编号

0070 37507

27100 侧盖 1

0100 37507

16401 侧盖O型圈 1

0120 F1825

12030 组合螺栓装配螺栓 4

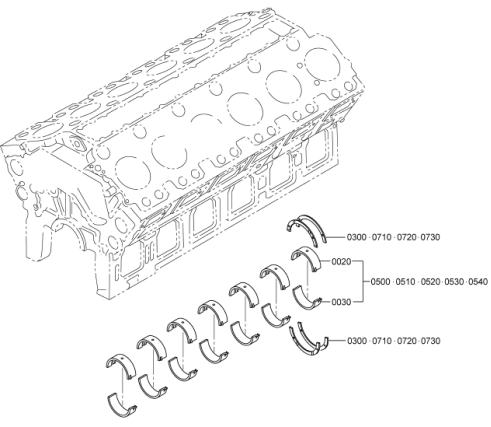

主轴承

参考号

零件编号

零件名称和描述

数量

0020

*

主轴瓦上瓦(A4Z) 上部

7

0030

*

主轴瓦下瓦(A4Z) 下部

7

0300

37709-18100

推力片标准

4

0500

37709-12010

主轴承组件标准

7

0510

37709-12020

主轴承组件尺寸不足0.25

7

0520

37709-12030

主轴承组件尺寸不足0.50

7

0530

37709-12040

主轴承组件尺寸不足0.75

7

0540

37709-12050

主轴承组件尺寸不足1.00

7

0710

37709-18200

推力片过大0.25

4

0720

37709-18300

推力片过大0.50

4

0730

37709-18400

推力片过大0.75

4

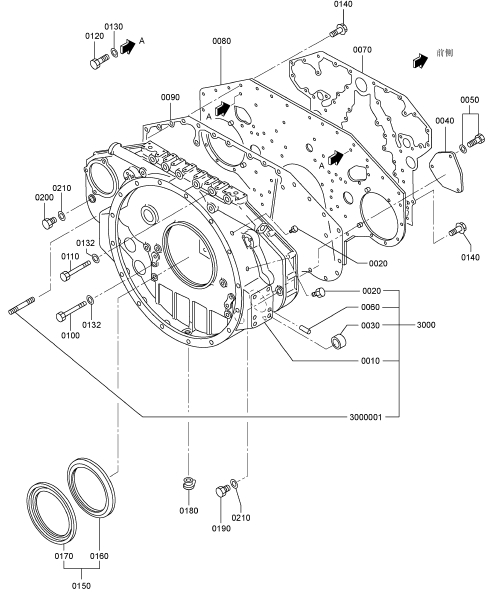

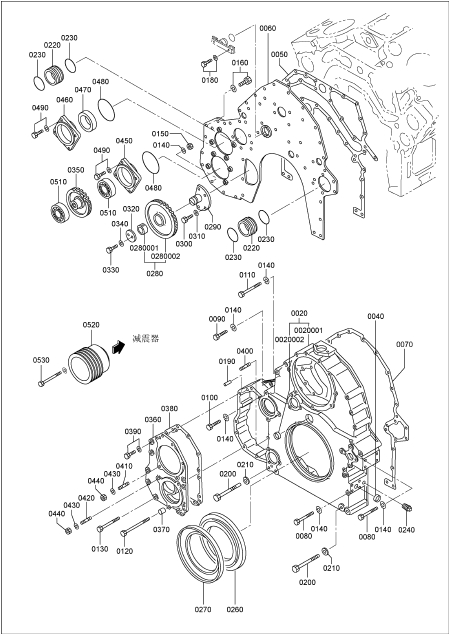

齿轮室壳体

参考号

零件编号

零件名称和描述

数量

0010

*

齿轮室壳体

1

0020

37411-02300

防尘塞

2

0030

05660-05030

风扇衬套

1

0040

37766-03200

盖板

1

0050

F1805-12020

组合螺栓装配螺栓

3

0060

F2846-18000

定位销

4

0070

37711-01100

齿轮室垫片(A)

1

0080

37711-45300

后过渡板

1

0090

37711-01200

齿轮室垫片(B)

1

0100

05978-16155

螺栓

10

0110

05978-16115

螺栓

6

0120

F1035-16030

螺栓

2

0130

31201-71800

垫圈

2

0132

31201-71800

垫圈

16

0140

37711-05900

法兰面螺栓

34

0150

*

润滑油密封组件

1

0160

37411-04200

甩油盘

1

0170

37711-04300

油封

1

0180

30912-01400

防尘塞

1

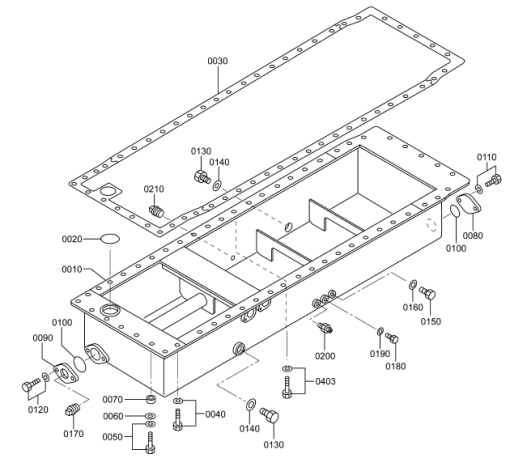

油盘

参考号

零件编号名称和描述

0010 37713

50101 油底壳 1

0020 05507

20800 O型圈 1

0030 37713

10200 油底壳垫片 1

0040 F1805

12035 组合螺栓装配螺栓 47

0043 F1805

12040 组合螺栓装配螺栓 1

0050 F1805

12050 组合螺栓装配螺栓 6

0060 F2500

12000 平垫圈 6

0070 56C95

14900 止推环 6

0080 33546

06900 盖板 1

0090 45742

56601 法兰 1

0100 05507

20600 O型圈 2

0110 F1805

12025 组合螺栓装配螺栓 2

0120 F1805

12030 组合螺栓装配螺栓 2

0130 F5000

36000 放油螺塞 2

0140 05946

03601 密封垫圈 2

0150 F5000

20000 放油螺塞 1

0160 05946

02001 密封垫圈 1

0170 F5006

26000 内六角锥螺塞 1

0180 F5000

16000 放油螺塞 1

0190 05946

01601 密封垫圈 1

0200 F4540

12000 接头 1

0210 F5006

17000 内六角锥螺塞 1

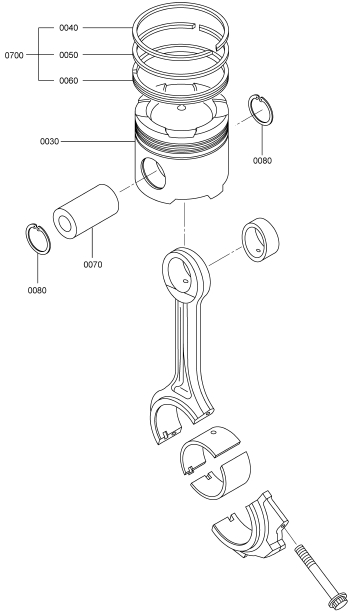

活塞

参考号

零件编号

零件名称和描述

数量

0030

37517-17700

活塞

12

0040

*

活塞环(压缩)

12

0050

*

活塞环(第二道)

12

0060

*

活塞环(润滑油)

12

0070

37517-18100

活塞销

12

0080

F3202-07000

挡圈

24

0700

37517-10010

活塞环组件

12

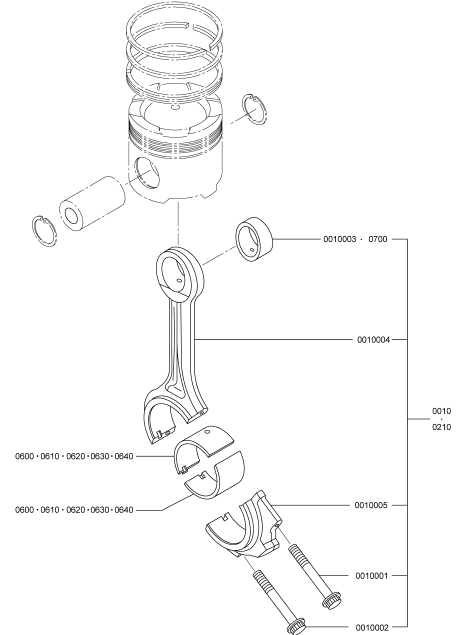

连杆

参考号

零件编号

零件名称和描述

数量

0010

*

连杆组件标准

12

0010001

37519-21301

连杆螺栓上部

12

0010002

37519-11401

连杆螺栓下部

12

0010003

*

连杆衬套,半成品

12

0010004

*

连杆

12

0010005

*

连杆端盖

12

0210

37719-32021

连杆组件等级M:15.42KG

12

0600

37519-13100

轴承(连杆) 标准

24

0610

37519-13200

轴承(连杆) 尺寸不足0.25

24

0620

37519-13300

轴承(连杆) 尺寸不足0.50

24

0630

37519-13400

轴承(连杆) 尺寸不足0.75

24

0640

37519-13500

尺寸不足1.00

24

0700

37519-10600

衬套(连杆)

12

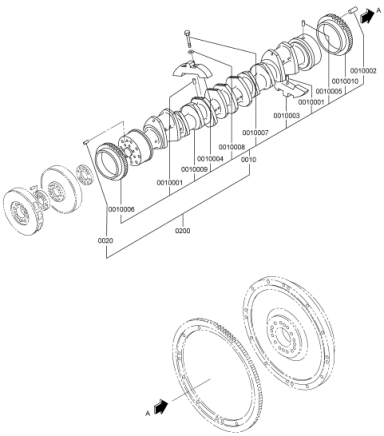

凸轮轴

参考号

零件编号

零件名称和描述

数量

0010

*

曲轴组件

1

0010001

F2846-20000

定位销

8

0010002

33320-04701

定位销

2

0010003

*

平衡重块

1

0010004

*

平衡重块

7

0010005

F2846-05000

定位销

1

0010006

37725-12103

曲轴齿轮挡位数75

1

0010007

37420-10300

螺栓

16

0010008

33707-11701

垫圈

16

0010009

*

曲轴

1

0010010

37723-10101

曲轴齿轮挡位数75

1

0020

F2846-20000

定位销

2

0200

37720-20011

曲轴总成

1

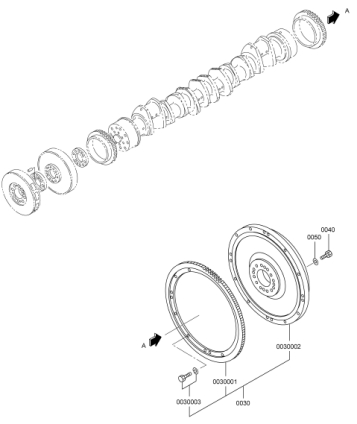

飞轮

参考号

零件编号

零件名称和描述

数量

0030

37721-00061

飞轮组件

1

0030001

37721-20201

齿圈挡位数193

1

0030002

*

飞轮

1

0030003

F1805-10045

组合螺栓装配螺栓

12

0040

F1035-22090

螺栓

12

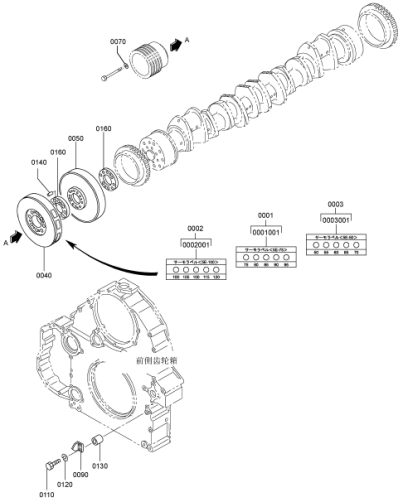

避震器

参考号

零件编号

零件名称和描述

数量

0001

*

温度标签组

1

0001001

32522-04111

温度标签选用件

75℃至95℃

0002

*

温度标签组

1

0002001

32522-04211

温度标签选用件

100℃至120℃

0003

*

温度标签组

1

0003001

32522-04311

温度标签选用件

50℃至70℃

0040

37722-11100

减震器(前)

1

0050

37722-01200

减振器,后侧

1

0070

33707-11701

垫圈

8

0090

37722-10800

指针

1

0110

F1035-12060

螺栓

2

0120

F2515-12000

弹簧垫圈

2

0130

45713-62200

隔圈

2

0140

37420-00600

定位销

2

0160

37722-10501

隔套(减震器)

2

0001

*

温度标签组

1

0001001

32522-04111

温度标签选用件

75℃至95℃

0002

*

温度标签组

1

0002001

32522-04211

温度标签选用件

100℃至120℃

0003

*

温度标签组

1

0003001

32522-04311

温度标签选用件

50℃至70℃

0040

37722-11100

减震器(前)

1

0050

37722-01200

减振器,后侧

1

0070

33707-11701

垫圈

8

0090

37722-10800

指针

1

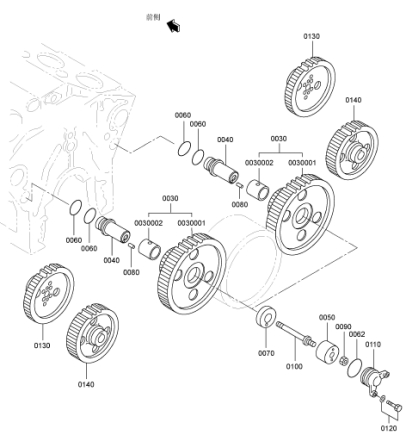

定时齿轮

参考号

零件编号

零件名称和描述

数量

0030

37723-03031

惰齿轮总成挡位数32

&

0030001

*

惰齿轮,左侧

2

0030002

37723-03300

风扇衬套

2

0040

37823-03600

惰轮轴

2

0050

37723-04601

止推环

2

0060

05507-20600

O型圈

4

0062

05507-20600

O型圈

2

0070

37823-03801

推力片

2

0080

F2846-08000

定位销

2

0090

37723-04400

惰齿轮螺母

2

0100

37723-14701

惰齿轮螺栓(M20-M18)

2

0110

37723-04900

盖板

2

0120

F1805-12030

组合螺栓装配螺栓

4

0130

37723-11101

凸轮轴齿轮挡位数60

2

0140

37723-12100

喷油泵齿轮挡位数60

2

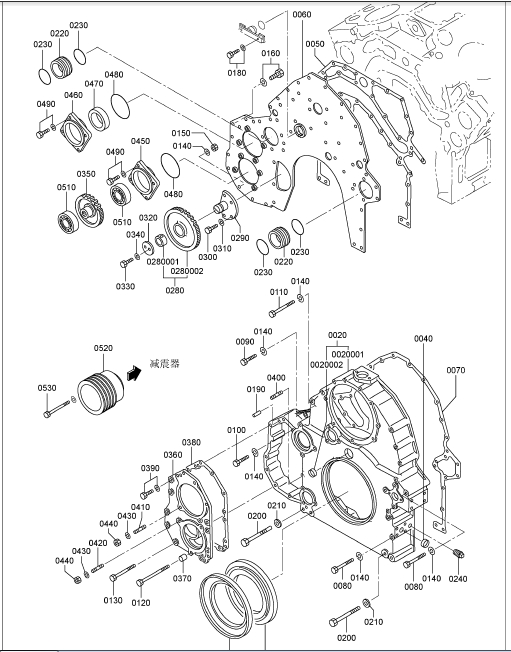

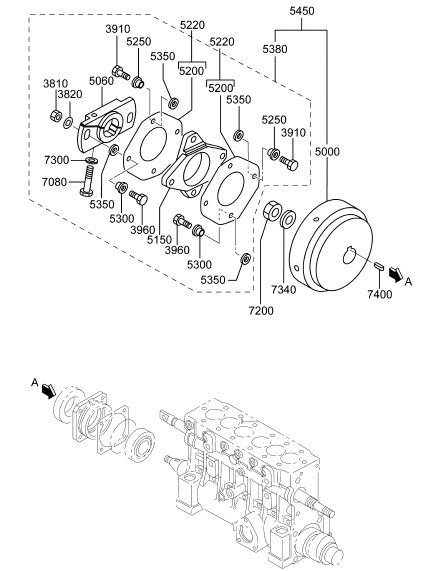

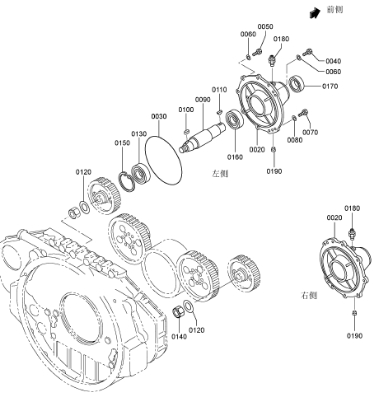

前副机驱动

参考号

零件编号

零件名称和描述

数量

0020

*

前齿轮室壳体总成前侧

1

0020001

37N25-01201

齿轮箱

1

0020002

04826-25000

密封盖

1

0040

04826-21400

密封盖

1

0050

37725-30200

前垫片(A)

1

0060

37725-90300

前过渡板

1

0070

37725-40400

前垫片(B)

1

0080

05978-12155

螺栓

10

0090

F1035-12040

螺栓

1

0100

F1035-12055

螺栓

1

0110

F1035-12130

螺栓

5

0120

05978-12160

螺栓

1

0130

F1035-12110

螺栓

3

0140

F2515-12000

弹簧垫圈

21

0150

F2305-12000

螺母

4

0160

F1805-12025

组合螺栓装配螺栓

27

0180

F1805-12040

组合螺栓装配螺栓

2

0190

F2846-12000

定位销

2

0200

05978-16160

螺栓

4

0210

31201-71800

垫圈

4

0220

37746-00501

接头

2

0230

F3153-07500

O型圈

4

0240

F4540-06300

接头

1

0260

37425-08201

甩油盘

1

0270

37511-04300

油封

1

0280

37725-03011

惰齿轮总成挡位数56

1

0280001

37123-03400

风扇衬套

1

0280002

*

惰齿轮

1

0290

37725-03504

惰轮轴

1

0300

F1035-12035

螺栓

4

0310

37525-07901

垫圈

4

0320

32423-03800

推力片

1

0330

F1035-10025

螺栓

2

0340

34A48-02100

垫圈

2

0350

37725-22302

机油泵齿轮

1

0360

37725-40500

垫板

1

0370

37561-01800

定位销

1

0380

37725-20600

垫片

1

0390

F1805-12035

组合螺栓装配螺栓

4

0400

05977-12030

双头螺栓

2

0410

05977-12065

双头螺栓

2

0420

05977-12050

双头螺栓

2

0430

F2515-12000

弹簧垫圈

6

0440

F2300-12000

螺母

6

0450

37725-00801

盖板

1

0460

37725-10900

盖板

1

0470

F3015-06523

油封

1

0480

05507-21250

O型圈

2

0490

F1805-12025

组合螺栓装配螺栓

8

0510

F8010-06310

球轴承

2

前副机驱动

参考号

零件编号

0520 37720

03302 曲轴皮带盘(D300) 1

0530 05978

22190 螺栓 8

后副机驱动

参考号

零件编号名称和描述

0020 37525

63100 传动轴壳体 2

0030 37525

03600 O型圈 2

0040 F1035

12045 螺栓 6

0050 F1035

12050 螺栓 4

0060 37525

07901 垫圈 10

0070 F1035

12035 螺栓 4

0080 37525

07901 垫圈 4

0090 37725

45300 油泵传动轴 2

0100 37725

15700 平键 2

0110 F2870

10032 半圆键 2

0120 37525

00600 垫圈 2

0130 F8010

06309 球轴承 2

0140 37525

09900 螺母 1

0150 F3202

10000 挡圈 2

0160 F8006

06210 球轴承 2

0170 37525

13400 油封 2

0180 37536

01800 接头 2

0190 04827

71300 内六角锥螺塞 2

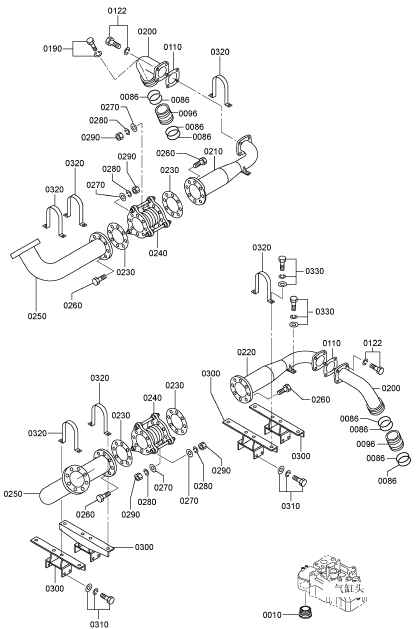

进气系统(部分-1)

参考号

零件编号名称和描述

0010 37530

00200 进气管垫片 12

0086 35A30

00100 O型圈 8

0096 37830

01501 接头 2

0110 37730

11501 垫片 2

0122 F1805

10035 组合螺栓装配螺栓 8

0190 F2005

10020 组合螺栓装配螺栓 2

0200 37731

10200 空气管 2

0210 37731

02800 空气管 1

0220 37731

02900 空气管 1

0230 47941

33050 空冷器垫片 4

0240 37831

02200 柔性接头 2

0250 37731

00401 空气管 2

0260 F1035

16060 螺栓 32

0270 F2500

16000 平垫圈 32

0280 F2515

16000 弹簧垫圈 32

0290 F2300

16000 螺母 32

0300 37731

11800 空气管A支撑 4

0310 F1825

12025 组合螺栓装配螺栓 16

0320 37731

02400 夹箍 6

0330 F1825

10025 组合螺栓装配螺栓 16

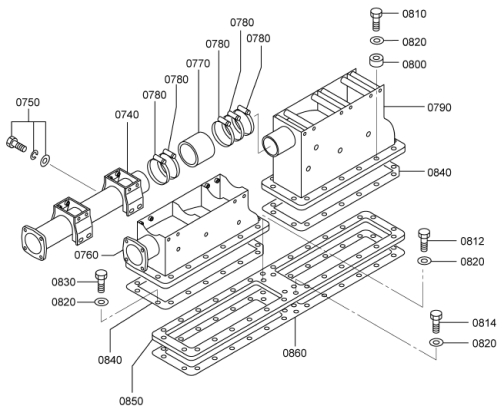

进气系统(部分-2)

参考号

零件编号名称和描述

0740 37731

11202 空气管 1

0750 F1825

12025 组合螺栓装配螺栓 8

0760 37731

11302 空气箱(前) 1

0770 37731

02700 橡胶管 1

0780 04830

01270 夹箍 5

0790 37731

11402 空气箱(后) 1

0800 95111

11800 止推环 30

0810 05978

10115 螺栓 26

0812 F1035

10010 螺栓 4

0814 F1035

10025 螺栓 2

0820 58034

04400 垫圈 34

0830 F1035

10055 螺栓 2

0840 37731

01600 空冷器垫片 2

0850 37731

01500 垫板 1

0860 37755

20300 空冷器垫片 1

0740 37731

11202 空气管 1

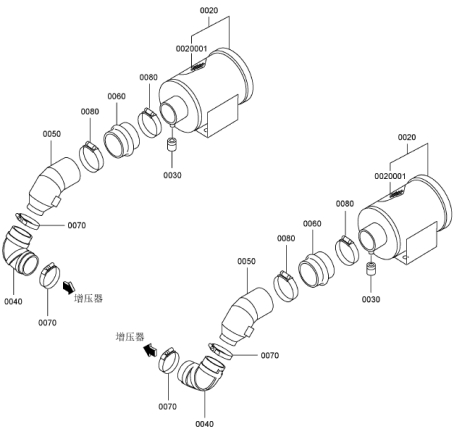

进气管和空气过滤器

参考号

零件编号名称和描述

0020 47220

47703 空滤器总成 2

0020001 47220

47800 滤芯组件 2

0030 47220

34401 指示器 2

0040 47220

47600 橡胶管 2

0050 47510

77300 空气管 2

0060 47220

47300 软管(空气) 2

0070 05317

52001 夹箍 4

0080 05317

52801 夹箍 4

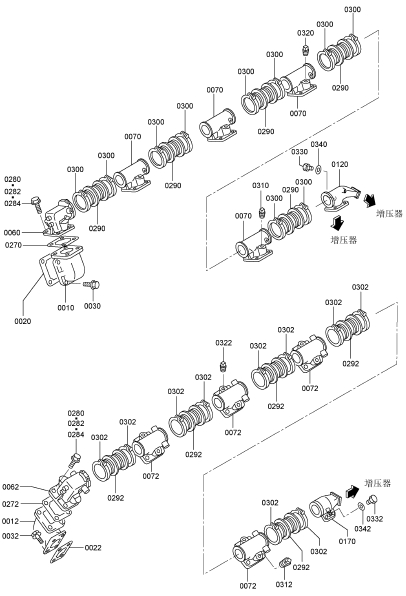

排气歧管(A)

参考号

零件编号名称和描述

0010 37732

21102 接头 6

0012 37732

21102 接头 6

0020 37532

09500 排气管垫片 6

0022 37532

09500 排气管垫片 6

0030 37532

00800 法兰面螺栓 24

0032 37532

00800 法兰面螺栓 24

0060 37732

53101 排气歧管 1

0062 37732

53101 排气歧管 1

0070 37732

53201 排气歧管 4

0072 37732

53201 排气歧管 4

0120 37733

03500 排气歧管 1

0170 37733

13600 排气歧管 1

0270 37732

10900 排气管垫片 6

0272 37732

10900 排气管垫片 6

0280 32532

20800 螺栓 8

0282 32532

20800 螺栓 20

0284 32532

20800 螺栓 20

0290 37732

53700 柔性接头 5

0292 37732

53700 柔性接头 5

0300 37732

13801 V型夹箍(D150) 10

0302 37732

13801 V型夹箍(D150) 10

0310 F5006

13000 内六角锥螺塞 6

0312 F5006

13000 内六角锥螺塞 6

0320 37732

02600 内六角锥螺塞 6

0322 37732

02600 内六角锥螺塞 6

0330 37N32

04100 螺纹螺塞 1

0332 37N32

04100 螺纹螺塞 1

0340 41232

03900 空冷器垫片 1

0342 41232

03900 空冷器垫片 1

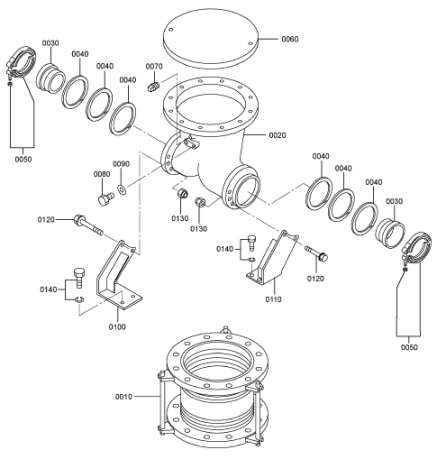

排气歧管(B)

参考号

零件编号名称和描述

0010 47910

81400 柔性管 1

0020 37732

05500 排气管 1

0030 37732

11700 增压器排气总管接头 2

0040 37432

14700 密封环 6

0050 37N32

09100 V型管夹组件 2

0060 32532

08500 盖板 1

0070 F5006

10000 锥螺塞 1

0080 37N32

04100 螺纹螺塞 2

0090 41232

03900 空冷器垫片 2

0100 37732

14600 排气总管支撑(右) 右侧 1

0110 37732

14700 排气总管支撑(左) 左侧 1

0120 07707

12040 螺栓 4

0130 F2445

12000 自锁螺母 4

0140 F1805

12030 组合螺栓装配螺栓 8

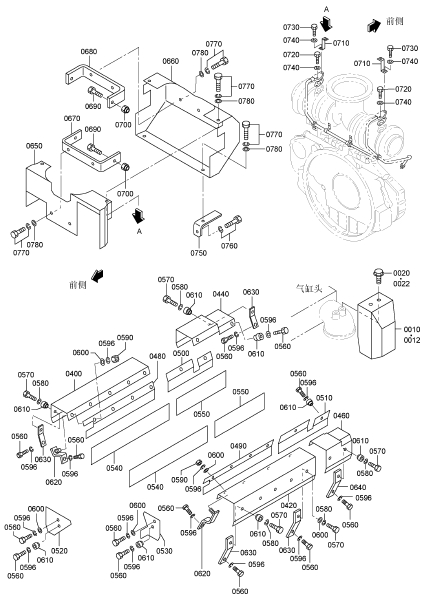

排气罩

参考号

零件编号名称和描述

0010 37532

37101 隔热罩 6

0012 37532

37101 隔热罩 6

0020 F1010

08014 法兰面螺栓 12

0022 F1010

08014 法兰面螺栓 12

0400 37733

17601 隔热罩右侧 FR 1

0420 37733

17701 隔热罩左侧 FR 1

0440 37733

28401 隔热罩右侧 RE 1

0460 37732

28501 隔热罩左侧 RE 1

0480 37832

15901 隔热罩右侧 FR 1

0490 37832

16101 隔热罩左侧 FR 1

0500 37732

18601 隔热罩右侧 RE 1

0510 37732

18701 隔热罩左侧 RE 1

0520 37732

27801 隔热罩右侧 FR 1

0530 37732

27901 隔热罩左侧 FR 1

0540 37833

06301 隔热罩 2

0550 37733

07301 隔热罩 2

0560 32532

07320 螺栓 18

0570 32532

06320 螺栓 6

0580 F2515

10000 弹簧垫圈 6

0590 32332

00801 锁紧螺母 6

0596 F2515

10000 弹簧垫圈 24

0600 58034

04400 垫圈 8

0610 37732

27100 隔热罩垫圈 10

0620 37733

17100 隔热罩支架 6

0630 37733

17201 隔热罩支架 5

0640 37733

07400 隔热罩支架 1

0650 37732

46800 增压器隔热罩(FR) 前方 1

0660 37732

56900 增压器隔热罩(FE) 后部 1

0670 37732

09300 隔热罩支架 1

0680 37732

19400 隔热罩支架 1

0690 07707

12040 螺栓 4

0700 F2445

12000 自锁螺母 4

0710 37732

09501 隔热罩支架 2

0720 F1155

10040 螺栓 2

0730 F1155

10045 螺栓 2

0740 F2515

10000 弹簧垫圈 4

0750 37732

07302 撑条 2

0760 F1805

10020 组合螺栓装配螺栓 2

0770 F1805

10016 组合螺栓装配螺栓 8

0780 F2500

10000 平垫圈 8

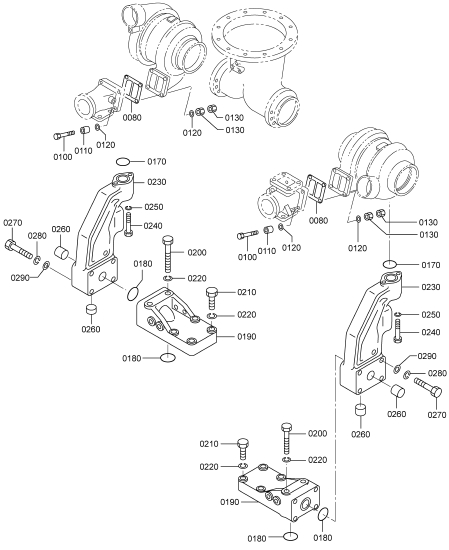

涡轮增压器机组

参考号

零件编号名称和描述

0080 32532

09100 增压器垫片 2

0100 32532

06485 螺栓 8

0110 37733

03800 隔圈 8

0120 37733

13900 垫圈 16

0130 05948

00200 螺母 16

0170 05507

20300 O型圈 2

0180 05507

20300 O型圈 4

0190 37832

24100 增压器支架(A) 2

0200 F1035

12090 螺栓 4

0210 F1035

12050 螺栓 8

0220 F2515

12000 弹簧垫圈 12

0230 37732

34900 支架 2

0240 F1155

10075 螺栓 4

0250 F2515

10000 弹簧垫圈 4

0260 04826

22200 密封盖 2

0270 F1035

16065 螺栓 8

0280 F2515

16000 弹簧垫圈 8

0290 F2500

16000 平垫圈 8

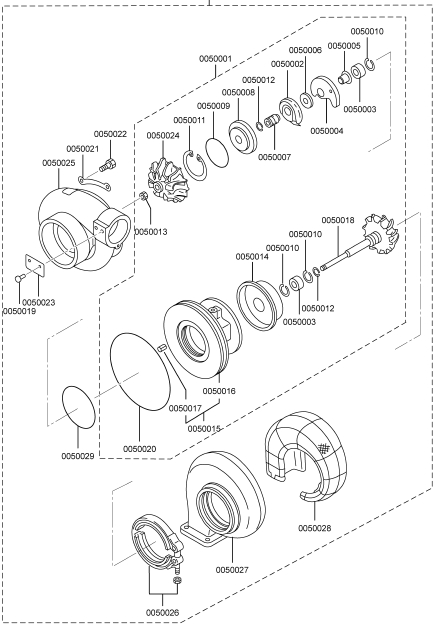

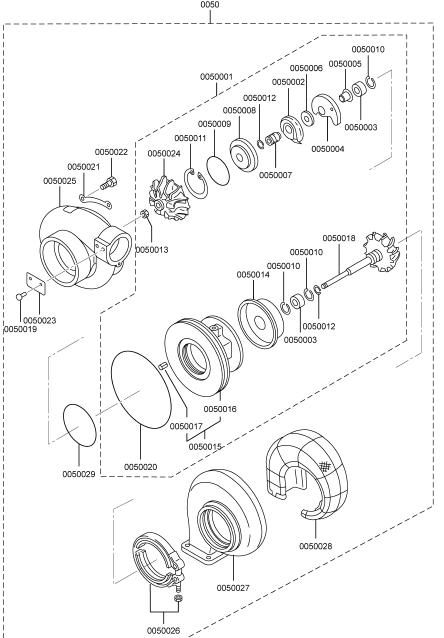

增压器总成(右)

参考号

零件编号

零件名称和描述

数量

0050

49182-03880

增压器总成右侧

1

0050001

49182-08940

增压器组件

1

0050002

49181-22200

润滑油导流片

1

0050003

49181-21100

轴承

2

0050004

49181-21600

推力片

1

0050005

49181-42400

推力环

1

0050006

49181-42300

推力环

1

0050007

49181-42100

轴套

1

0050008

49181-22500

隔套

1

0050009

49181-22600

O型圈

1

0050010

49181-22300

挡圈

3

0050011

49162-23200

挡圈

1

0050012

49181-23100

活塞环

2

0050013

49181-42230

锁紧螺母

1

0050014

49182-19300

涡轮背板

1

0050015

49182-25210

轴承座组件

1

0050016

*

轴承座

1

0050017

*

弹簧销

1

0050018

49182-30130

涡轮转子组件

1

0050019

00665-02048

螺纹铆钉

2

0050020

49181-22700

O型圈

1

0050021

49181-23500

锁片

4

0050022

49181-23700

螺栓

8

0050023

*

铭板

1

0050024

49182-45060

压缩机叶轮

1

0050025

49182-55240

压缩机壳体

1

0050026

49181-14004

V型管夹组件

1

0050027

49182-10650

涡轮壳体

1

0050028

49182-14505

隔热罩

1

0050029

49174-22700

O型圈

1

增压器总成(左)

参考号

零件编号

零件名称和描述

数量

0050

49182-03890

增压器总成左侧

1

0050001

49182-08940

增压器组件

1

0050002

49181-22200

润滑油导流片

1

0050003

49181-21100

轴承

2

0050004

49181-21600

推力片

1

0050005

49181-42400

推力环

1

0050006

49181-42300

推力环

1

0050007

49181-42100

轴套

1

0050008

49181-22500

隔套

1

0050009

49181-22600

O型圈

1

0050010

49181-22300

挡圈

3

0050011

49162-23200

挡圈

1

0050012

49181-23100

活塞环

2

0050013

49181-42230

锁紧螺母

1

0050014

49182-19300

涡轮背板

1

0050015

49182-25210

轴承座组件

1

0050016

*

轴承座

1

0050017

*

弹簧销

1

0050018

49182-30130

涡轮转子组件

1

0050019

00665-02048

螺纹铆钉

2

0050020

49181-22700

O型圈

1

0050021

49181-23500

锁片

4

0050022

49181-23700

螺栓

8

0050023

*

铭板

1

0050024

49182-45060

压缩机叶轮

1

0050025

49182-55240

压缩机壳体

1

0050026

49181-14004

V型管夹组件

1

0050027

49182-10650

涡轮壳体

1

,

0050028

49182-14505

隔热罩

1

0050029

49174-22700

O型圈

1

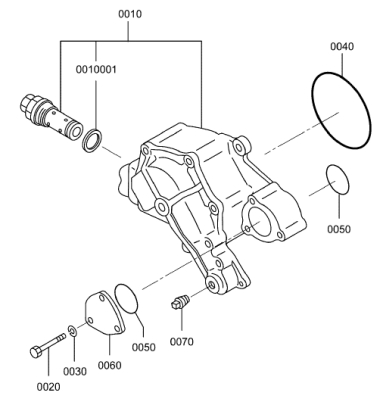

油泵

参考号

零件编号名称和描述

0010 37735

00031 机油泵总成 1

0010001 05946

03301 密封垫圈 3

0020 F1035

12090 螺栓 3

0030 F2515

12000 弹簧垫圈 3

0040 05507

21450 O型圈 1

0050 05507

20750 O型圈 2

0060 37735

03100 机油泵盖板 1

0070 F5006

26000 锥螺塞 1

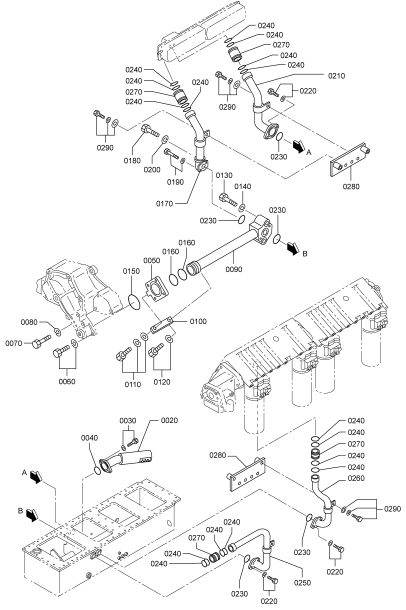

挡油器管路

参考号

零件编号

0020 37736

10101 机油吸油管 1

0030 F1805

12030 组合螺栓装配螺栓 2

0040 05507

20800 O型圈 1

0050 37736

03400 接头 1

0060 F1805

10030 组合螺栓装配螺栓 2

0070 F1035

10080 螺栓 2

0080 F2515

10000 弹簧垫圈 2

0090 37736

02501 机油管 1

0100 32646

08600 撑条 1

0110 F1825

10020 组合螺栓装配螺栓 1

0120 F1805

10020 组合螺栓装配螺栓 1

0130 F1035

12080 螺栓 2

0140 F2515

12000 弹簧垫圈 2

0150 05507

20800 O型圈 1

0160 05507

20650 O型圈 2

0170 37836

03601 机油管右侧 1

0180 F1035

10065 螺栓 1

0190 F1805

10025 组合螺栓装配螺栓 1

0200 F2515

10000 弹簧垫圈 1

0210 37836

03703 机油管右侧 1

0220 F1805

10025 组合螺栓装配螺栓 6

0230 05507

20500 O型圈 5

0240 05507

20350 O型圈 16

0250 37836

03803 机油管左侧 1

0260 37836

03903 机油管左侧 1

0270 37836

03501 夹箍 4

0280 37836

03300 夹头支架 2

0290 F1825

12025 组合螺栓装配螺栓 4

0020 37736

10101 机油吸油管 1

0030 F1805

12030 组合螺栓装配螺栓 2

0040 05507

20800 O型圈 1

0050 37736

03400 接头 1

0060 F1805

10030 组合螺栓装配螺栓 2

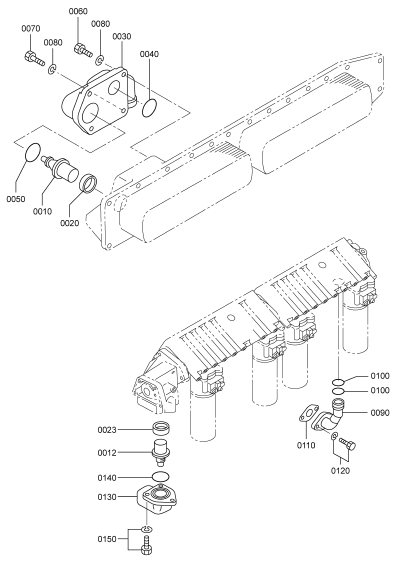

滤油器管路

参考号

零件编号名称和描述

0010 37739

20501 机油节温器 1

0012 37739

20501 机油节温器・

0020 37546

00800 节温器密封垫 1

0023 37546

00800 节温器密封垫 1

0030 37736

21203 接头 1

0040 05507

20400 O型圈 1

0050 05507

20850 O型圈 1

0060 F1035

12100 螺栓 3

0070 37739

00900 螺栓 1

0080 F2515

12000 弹簧垫圈 4

0090 37736

44200 机油回油管 1

0100 05507

20350 O型圈 2

0110 33442

20200 垫片 1

0120 F1805

10025 组合螺栓装配螺栓 2

0130 37736

11301 接头 1

0140 05507

20800 O型圈 1

0150 F1805

12025 组合螺栓装配螺栓 3

0010 37739

20501 机油节温器 1

0012 37739

20501 机油节温器・

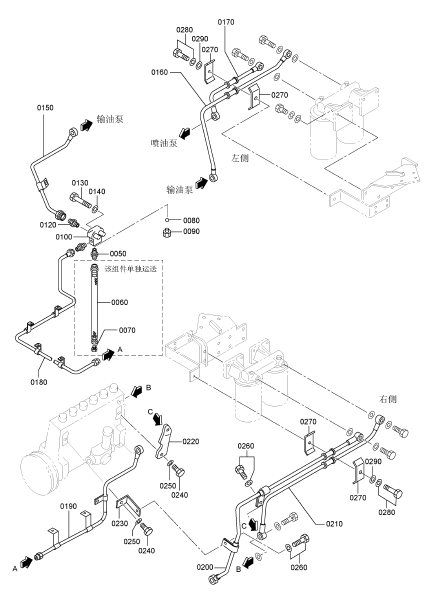

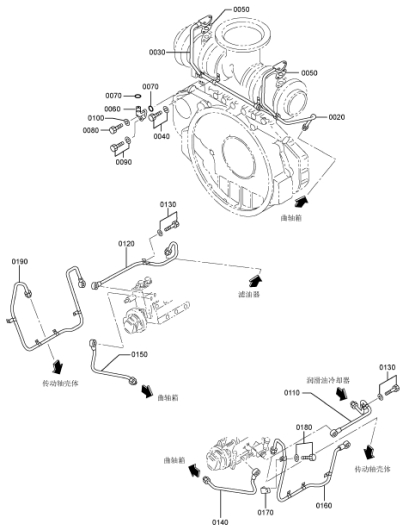

油系统零件

参考号

零件编号名称和描述

0020 37736

04602 机油管(右) 1

0030 37736

04903 增压器机油管(左) 1

0040 F1805

10016 组合螺栓装配螺栓 2

0050 35C36

02900 机油垫片 2

0060 37836

35900 吸油管接头 2

0070 05507

20250 O型圈 4

0080 F1035

10080 螺栓 2

0090 F1805

10025 组合螺栓装配螺栓 2

0100 F2515

10000 弹簧垫圈 2

0110 37736

56101 机油管(右) 1

0120 37736

46201 机油管(左) 1

0130 F1805

08020 组合螺栓装配螺栓 1

0140 37736

27200 回油管(R.H) 1

0150 37736

27300 回油管(L.H) 1

0160 37736

86401 机油管(右) 1

0170 37836

16801 机油管支撑 2

0180 F1805

08014 组合螺栓装配螺栓 2

0190 37736

96801 机油管(左) 1

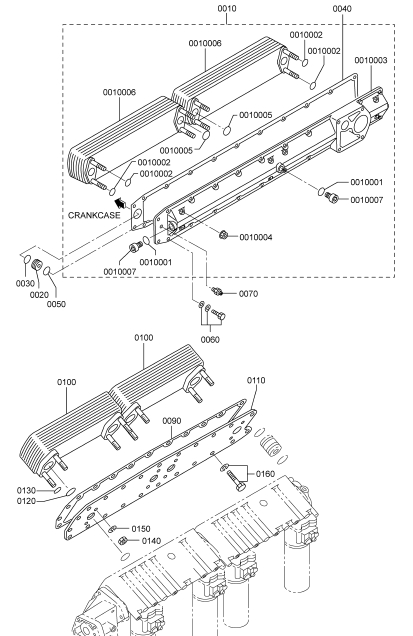

油冷器

参考号

零件编号名称和描述

0010 37739

50010 润滑油冷却器总成 1

0010001 MH035

093 O型圈 3

0010002 05507

10140 O型圈 8

0010003 37739

30400 外壳 1

0010004 ME150

442 螺母 8

0010005 MH035

626 O型圈 4

0010006 37739

30100 油冷器芯子 2

0010007 ME064

526 防尘塞 3

0020 37507

00702 喷孔板 1

0030 05507

10340 O型圈 1

0040 37739

10200 机油冷却器垫片 1

0050 05507

10440 O型圈 1

0060 F1825

12035 组合螺栓装配螺栓 18

0070 F4540

08000 接头 1

0090 37739

22200 空冷器垫片 1

0100 37739

32100 油冷器芯子 2

0110 37739

22300 板,左侧润滑油冷却器 1

0120 05507

20300 O型圈 4

0130 05507

10140 O型圈 8

0140 F2440

10000 自锁螺母 8

0150 F2515

10000 弹簧垫圈 8

0160 F1805

12025 组合螺栓装配螺栓 3

0010 37739

50010 润滑油冷却器总成 1

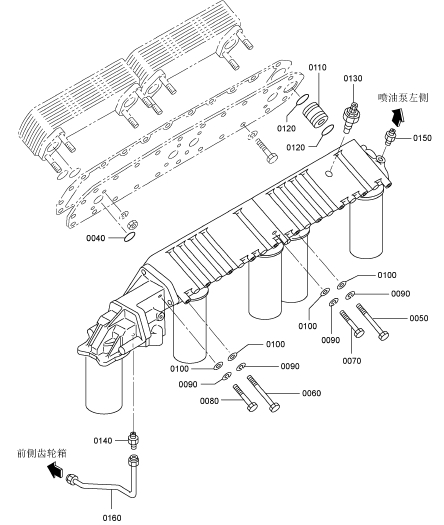

润滑油滤清器

参考号

零件编号名称和描述

0040 05507

20300 O型圈 4

0050 MH000

183 螺栓 8

0060 MH000

184 螺栓 2

0070 F1035

12100 螺栓 8

0080 F1035

12130 螺栓 2

0090 F2515

12000 弹簧垫圈 20

0100 F2500

12000 平垫圈 20

0110 37740

00700 夹箍 1

0120 05507

20350 O型圈 2

0130 37540

01301 油滤报警器 1

0140 F4540

06300 接头 1

0150 F4540

08000 接头 1

0160 37736

24300 旁通回油管 1

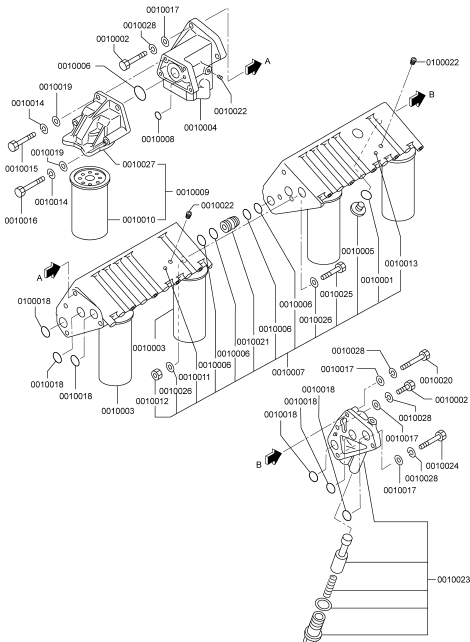

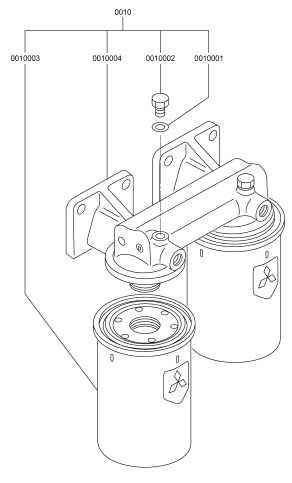

润滑油滤清器组件

参考号

零件编号

零件名称和描述

数量

0010

37740-60010

润滑油滤清器组件

1

0010001

37740-27123

O型圈

2

0010002

F1035-12040

螺栓

6

0010003

37540-11100

滤油器滤芯

4

0010004

37740-65400

连接器组件

1

0010005

37740-27112

防尘塞

2

0010006

05507-20350

O型圈

13

0010007

*

支架组件

1

0010008

05507-10110

O型圈

1

0010009

37740-06011

旁通滤油器组件

1

0010010

37540-02100

滤油器滤芯

1

0010011

*

支架组件

1

0010012

F2300-08000

螺母

2

0010013

*

支架组件

1

0010014

F2515-10000

弹簧垫圈

4

0010015

F1035-10035

螺栓

2

0010016

05978-10110

螺栓

2

0010017

F2500-12000

平垫圈

8

0010018

05507-20400

O型圈

6

0010019

F2500-10000

平垫圈

4

0010020

F1035-12080

螺栓

1

0010021

37740-01700

夹箍

3

0010022

F5005-10001

内六角锥螺塞

3

0010023

37740-60300

连接器组件

1

0010024

F1035-12070

螺栓

1

0010025

F1035-08025

螺栓

2

0010026

F2500-08000

平垫圈

4

0010027

35A40-15101

支架组件

1

0010028

F2515-12000

弹簧垫圈

8

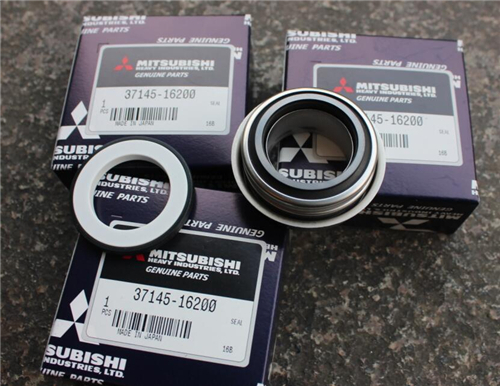

水泵

参考号

零件编号名称和描述

0010 37745

60011 水泵总成 1

0010001 37525

13400 油封 1

0010002 32645

01800 机械密封 1

0020 F2515

30000 弹簧垫圈 1

0030 F2325

30000 锁紧螺母 1

0040 37545

02900 放水阀(R1/8) 1

0050 05977

12060 双头螺栓 3

0060 F2515

12000 弹簧垫圈 3

0070 F2300

12000 螺母 3

0080 05507

21600 O型圈 1

0090 37746

00400 接头(D110*24) 1

0100 F3153

10500 O型圈 2

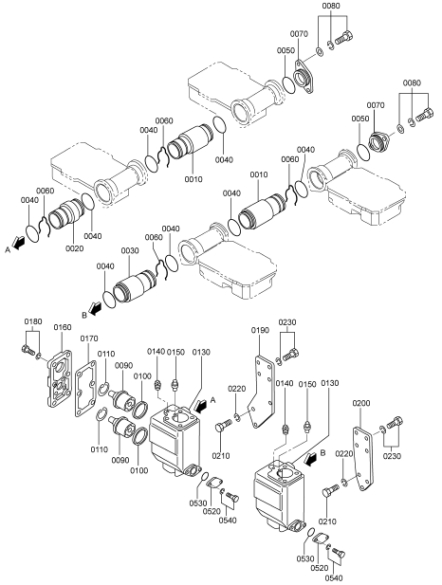

冷却系统(自动调温器)

参考号

零件编号名称和描述

0010 37746

01102 接头 10

0020 37746

01200 接头右侧 1

0030 37746

01300 接头左侧 1

0040 05505

31065 O型圈 24

0050 05505

57060 O型圈 2

0060 37546

11300 挡圈 12

0070 37546

21201 盖板 2

0080 F1825

10030 组合螺栓装配螺栓 4

0090 37546

21701 节温器(71) 4

0100 37546

01800 节温器密封垫 4

0110 37546

00900 挡圈 4

0130 37546

23702 节温器座 2

0140 F5006

10000 内六角锥螺塞 2

0150 36646

00090 微动阀总成 2

0160 37546

17100 节温器盖板 2

0170 37546

23300 节温器盖板垫片 2

0180 F1805

10030 组合螺栓装配螺栓 12

0190 37746

13401 节温器支架(右) 右侧 1

0200 37746

13501 节温器支架(左) 左侧 1

0210 F1035

16040 螺栓 6

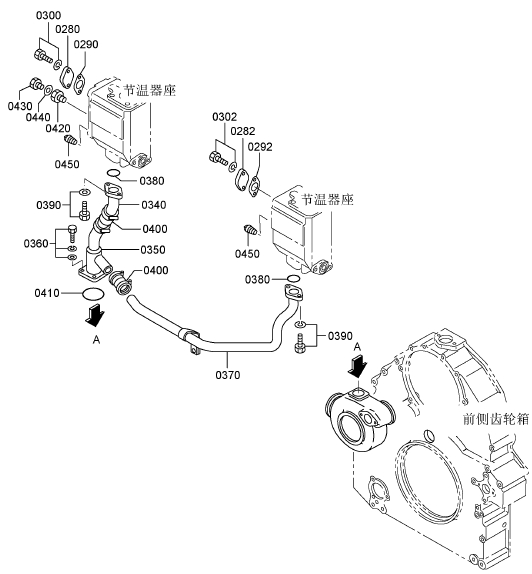

冷却系统(管路)

参考号

零件编号名称和描述

0280 33546

06900 盖板 1

0282 33546

06900 盖板 1

0290 32546

46800 密封垫片 1

0292 32546

46800 密封垫片 1

0300 F1805

12030 组合螺栓装配螺栓 2

0302 F1805

12030 组合螺栓装配螺栓 2

0340 37746

24300 旁通管(A.RH) 1

0350 37746

04800 旁通管(C,R.H) 1

0360 F1805

10025 组合螺栓装配螺栓 4

0370 37746

04400 旁通管(B) 1

0380 F3153

06000 O型圈 2

0390 F1805

10025 组合螺栓装配螺栓 4

0400 04826

40032 夹箍 2

0410 F3150

07000 O型圈 1

0420 45600

42902 接头 1

0430 F5000

16000 放油螺塞 1

0440 05946

01601 密封垫圈 1

0450 F5005

21001 内六角锥螺塞 6

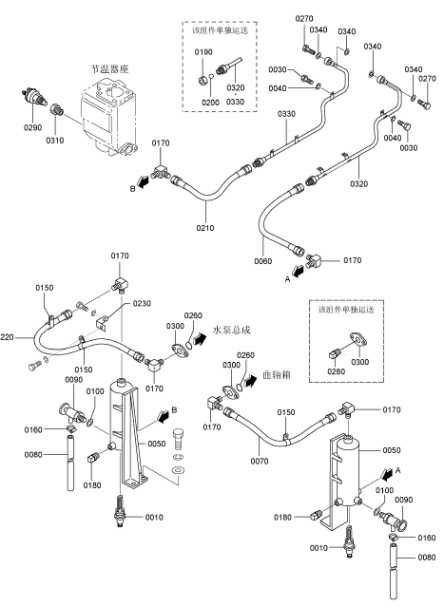

热水器管路

参考号

零件编号名称和描述

0010 04393

33820 水加热器 2

0030 F1035

12060 螺栓 2

0040 F2515

12000 弹簧垫圈 2

0050 47521

62901 加热器壳体 2

0060 45961

13068 柔性管 1

0070 45961

13115 柔性管 1

0080 30007

65200 管(乙烯树脂) 2

0090 33407

16100 放水阀 2

0100 05946

02001 密封垫圈 2

0150 F2882

25000 夹头 3

0160 F4300

16000 橡胶夹箍 2

0170 F4656

15000 弯头 6

0180 F5006

21000 内六角锥螺塞 2

0190 00426

15011 联管螺母 2

0200 F8000

25000 钢球轴承 2

0210 45961

13074 柔性管 1

0220 45961

13154 柔性管 1

0230 47521

63100 撑条 1

0260 F3153

05500 O型圈 2

0270 F4610

20000 带孔螺栓 2

0280 F5006

21000 内六角锥螺塞 2

0290 04442

30210 温度传感器 1

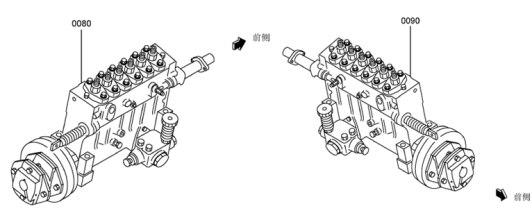

泵组件

参考号

零件编号

0080 48A50

08005 高压油泵(右) 右侧 1

0090 48A60

08005 高压油泵(左) 左侧 1

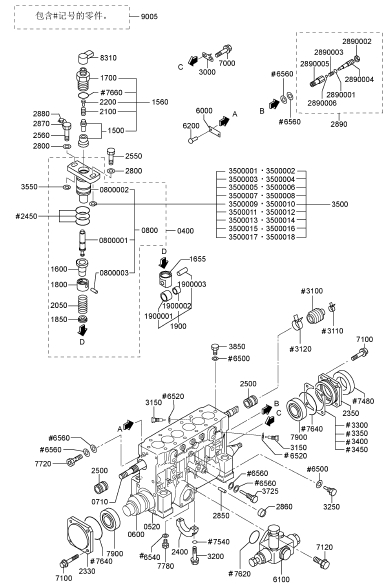

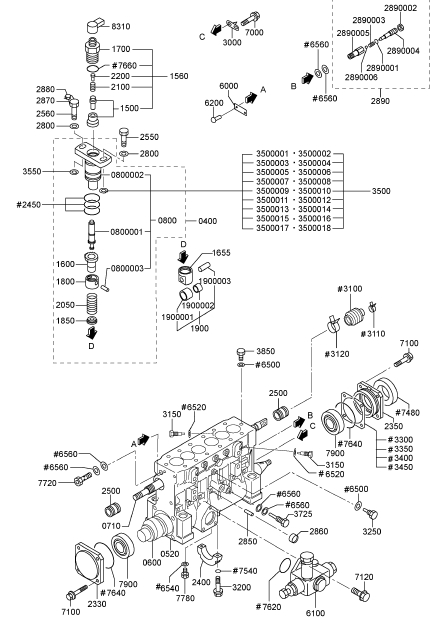

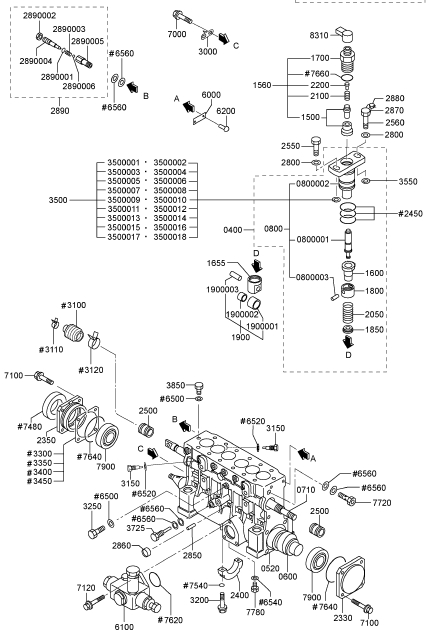

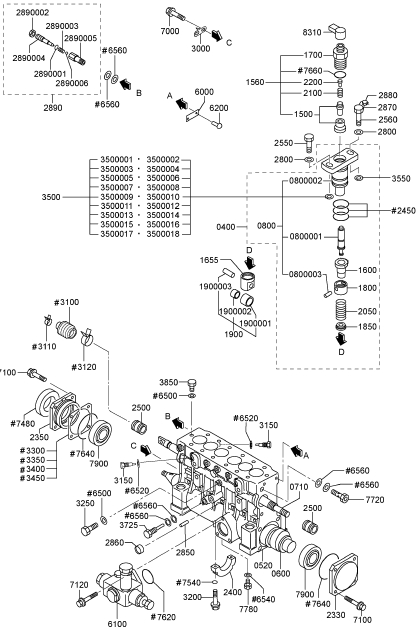

泵组件(部分-1)右手位

参考号

零件编号

零件名称和描述

数量

0400

48A95-08003

柱塞总成

6

0520

48A13-10100

泵壳体

1

0600

48210-20201

凸轮轴

1

0710

48A12-10103

燃油控制齿条

1

0800

48A11-08001

柱塞组件

6

0800001

*

柱塞

6

0800002

*

筒体

6

0800003

*

定位销

6

1500

48270-50010

输出阀组件

6

1560

48270-30018

CPV

阀体组件

1600

48A11-02101

小齿轮

6

1655

48202-35902

挺柱

6

1700

48270-14101

夹头

6

1800

48202-21202

上端弹簧座

6

1850

48202-21301

下端弹簧座

6

1900

48A15-01002

挺杆滚子组件

6

1900001

*

挺杆滚子

6

1900002

*

风扇衬套

6

1900003

*

定位销

6

2050

48202-11700

柱塞弹簧

6

2100

48270-11800

弹簧

6

2200

48A16-00101

弹簧座

6

2330

48210-35602

前端板

1

2350

48202-22202

盖板后侧

1

2400

48202-02300

中心轴承

1

2450

48202-12400

O型圈

18

2500

48202-32500

齿条衬套

2

2550

48202-02601

螺栓

6

2560

48202-07601

螺栓

6

2800

48202-22800

垫圈

12

2850

48202-02900

定位销

7

2860

04826-21000

密封盖

7

2870

48202-05800

封印铁丝

1

2880

48202-07700

铅封

1

2890

48202-54001

止回阀组件

1

2890001

05507-10060

O型圈

1

2890002

05634-01200

自锁螺母

1

2890003

*

气门弹簧

1

2890004

*

螺钉

1

2890005

*

阀本体

1

2890006

F8000-08000

钢珠,轴承

1

3000

48A13-02201

指针

1

3100

48202-23500

波纹管

1

3110

48202-08200

波纹管夹

1

3120

48202-08300

波纹管夹

1

3150

48A13-01100

偏转螺栓

12

3200

F1010-08050

法兰面螺栓

2

3250

48202-33900

定位螺钉

1

3300

48202-14100

调整垫片,壳体厚度0.50

4

3350

48202-14200

调整垫片,壳体厚度0.10

1

泵组件(部分-1)右手位

参考号

零件编号

零件名称和描述

数量

3400

48202-14300

调整垫片,壳体厚度0.15

1

3450

48202-14400

调整垫片,壳体厚度0.30

2

3500

*

调整垫片组,筒体根据需要,使用

1

3500001

48270-05100

调整垫片,筒体厚度0.40

1

3500002

48270-05200

调整垫片,筒体厚度0.45

1

3500003

48270-05300

调整垫片,筒体厚度0.50

1

3500004

48270-05400

调整垫片,筒体厚度0.55

1

3500005

48270-05500

调整垫片,筒体厚度0.60

1

3500006

48270-05600

调整垫片,筒体厚度0.65

1

3500007

48270-05700

调整垫片,筒体厚度0.70

1

3500008

48270-05800

调整垫片,筒体厚度0.75

1

3500009

48270-05900

调整垫片,筒体厚度0.80

1

3500010

48270-06100

调整垫片,筒体厚度0.85

1

3500011

48270-06200

调整垫片,筒体厚度0.90

1

3500012

48270-06300

调整垫片,筒体厚度0.95

1

3500013

48270-06400

调整垫片,筒体厚度1.00

1

3500014

48270-06500

调整垫片,筒体厚度1.05

1

3500015

48270-06600

调整垫片,筒体厚度1.10

1

3500016

48270-06700

调整垫片,筒体厚度1.15

1

3500017

48270-06800

调整垫片,筒体厚度1.20

1

3500018

48270-06900

调整垫片,筒体厚度1.25

1

3550

48270-06200

调整垫片,筒体厚度0.90

12

3725

48202-15100

带孔螺栓

1

3850

48202-05500

带孔螺栓

2

6000

*

铭牌

1

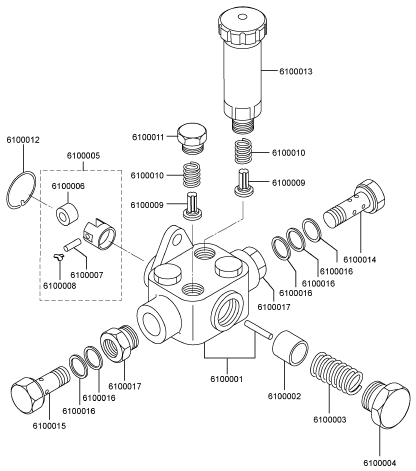

6100

04245-00120

输油泵

1

6200

00665-02048

螺纹铆钉

2

6500

05946-00801

密封垫圈

3

6520

05946-01201

密封垫圈

12

6540

05946-01201

密封垫圈

1

6560

05946-01401

密封垫圈

6

7000

F1010-06012

凸缘螺栓

2

7100

F1010-08025

法兰面螺栓

8

7120

F1010-06016

法兰面螺栓

3

7480

48202-07100

油封

1

7540

05507-10080

O型圈

2

7620

05507-20350

O型圈

1

7640

05507-20800

O型圈

, 2

7660

05507-20250

O型圈

6

7720

48230-05200

带孔螺栓

1

7780

F5000-12000

放油螺塞

1

7900

F8143-32207

圆锥滚子轴承

2

8310

48291-01300

帽盖

6

9005

48202-59901

维修垫片套件

1

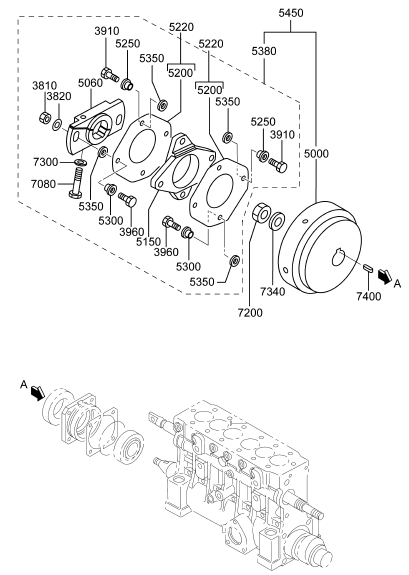

泵组件(部分-2)右手位

参考号

零件编号

零件名称和描述

数量

3810

48251-10700

凸缘螺母

2

3820

48251-00600

联轴器垫圈

2

3910

48251-00800

短螺栓

6

3960

48251-00900

长螺栓

2

5000

48251-00101

飞轮

1

5060

48C17-12201

夹箍

1

5150

48251-10301

联轴器十字头

1

5200

48251-11400

联轴器叠层板厚度0.8

14

5220

*

叠层板套件

2

5250

48251-20500

衬套

4

5300

48251-20500

衬套

4

5350

48251-20400

联轴器垫圈

8

5380

48251-42018

联轴器组件

1

5450

48251-42000

夹箍

1

7080

F1035-14085

螺栓

1

7200

F2325-24000

锁紧螺母

1

7300

48A17-08100

联轴器垫圈

1

7340

32507-01400

垫圈

1

7400

F2870-07025

半圆键

1

泵组件(部分-1)左手位

参考号

零件编号

零件名称和描述

数量

48A95-08003

柱塞总成

6

0520

48A13-10100

泵壳体

1

0600

48210-20201

凸轮轴

1

0710

48A12-10103

燃油控制齿条

1

0800

48A11-08001

柱塞组件

6

0800001

*

柱塞

6

0800002

*

筒体

6

0800003

*

定位销

6

1500

48270-50010

输出阀组件

6

1560

48270-30018

CPV

阀体组件

1600

48A11-02101

小齿轮

6

1655

48202-35902

挺柱

6

1700

48270-14101

夹头

6

1800

48202-21202

上端弹簧座

6

1850

48202-21301

下端弹簧座

6

1900

48A15-01002

挺杆滚子组件

6

1900001

*

挺杆滚子

6

1900002

*

风扇衬套

6

1900003

*

定位销

6

2050

48202-11700

柱塞弹簧

6

2100

48270-11800

弹簧

6

2200

48A16-00101

弹簧座

6

2330

48210-35602

前端板

1

2350

48202-22202

盖板后侧

1

2400

48202-02300

中心轴承

1

2450

48202-12400

O型圈

18

2500

48202-32500

齿条衬套

2

2550

48202-02601

螺栓

6

2560

48202-07601

螺栓

6

2800

48202-22800

垫圈

12

2850

48202-02900

定位销

7

2860

04826-21000

密封盖

7

2870

48202-05800

封印铁丝

1

2880

48202-07700

铅封

1

2890

48202-54001

止回阀组件

1

2890001

05507-10060

O型圈

1

2890002

05634-01200

自锁螺母

1

2890003

*

气门弹簧

1

2890004

*

螺钉

1

2890005

*

阀本体

1

2890006

F8000-08000

钢珠,轴承

1

3000

48A13-02201

指针

1

3100

48202-23500

波纹管

1

3110

48202-08200

波纹管夹

1

3120

48202-08300

波纹管夹

1

3150

48A13-01100

偏转螺栓

12

3200

F1010-08050

法兰面螺栓

2

3250

48202-33900

定位螺钉

1

3300

48202-14100

调整垫片,壳体厚度0.50

4

3350

48202-14200

调整垫片,壳体厚度0.10

1

泵组件(部分-1)左手位

参考号

零件编号

零件名称和描述

数量

3400

48202-14300

调整垫片,壳体厚度0.15

1

3450

48202-14400

调整垫片,壳体厚度0.30

2

3500

*

调整垫片组,筒体根据需要,使用

1

3500001

48270-05100

调整垫片,筒体厚度0.40

1

3500002

48270-05200

调整垫片,筒体厚度0.45

1

3500003

48270-05300

调整垫片,筒体厚度0.50

1

3500004

48270-05400

调整垫片,筒体厚度0.55

1

3500005

48270-05500

调整垫片,筒体厚度0.60

1

3500006

48270-05600

调整垫片,筒体厚度0.65

1

3500007

48270-05700

调整垫片,筒体厚度0.70

1

3500008

48270-05800

调整垫片,筒体厚度0.75

1

3500009

48270-05900

调整垫片,筒体厚度0.80

1

3500010

48270-06100

调整垫片,筒体厚度0.85

1

3500011

48270-06200

调整垫片,筒体厚度0.90

1

3500012

48270-06300

调整垫片,筒体厚度0.95

1

3500013

48270-06400

调整垫片,筒体厚度1.00

1

3500014

48270-06500

调整垫片,筒体厚度1.05

1

3500015

48270-06600

调整垫片,筒体厚度1.10

1

3500016

48270-06700

调整垫片,筒体厚度1.15

1

3500017

48270-06800

调整垫片,筒体厚度1.20

1

3500018

48270-06900

调整垫片,筒体厚度1.25

1

3550

48270-06200

调整垫片,筒体厚度0.90

12

3725

48202-15100

带孔螺栓

1

3850

48202-05500

带孔螺栓

2

6000

*

铭牌

1

6100

04245-00120

输油泵

1

6200

00665-02048

螺纹铆钉

2

6500

05946-00801

密封垫圈

3

6520

05946-01201

密封垫圈

12

6540

05946-01201

密封垫圈

1

6560

05946-01401

密封垫圈

6

7000

F1010-06012

凸缘螺栓

2

7100

F1010-08025

法兰面螺栓

8

7120

F1010-06016

法兰面螺栓

3

7480

48202-07100

油封

1

7540

05507-10080

O型圈

2

7620

05507-20350

O型圈

1

7640

05507-20800

O型圈

2

7660

05507-20250

O型圈

6

7720

48230-05200

带孔螺栓

1

7780

F5000-12000

放油螺塞

1

7900

F8143-32207

圆锥滚子轴承

2

8310

48291-01300

帽盖

6

9005

48202-59901

维修垫片套件

1

泵组件(部分-2)左手位

参考号

零件编号

零件名称和描述

数量

3810

48251-10700

凸缘螺母

2

3820

48251-00600

联轴器垫圈

2

3910

48251-00800

短螺栓

6

3960

48251-00900

长螺栓

2

5000

48251-00101

飞轮

1

5060

48C17-12201

夹箍

1

5150

48251-10301

联轴器十字头

1

5200

48251-11400

联轴器叠层板厚度0.8

14

5220

*

叠层板套件

2

5250

48251-20500

衬套

4

5300

48251-20500

衬套

4

5350

48251-20400

联轴器垫圈

8

5380

48251-42018

联轴器组件

1

5450

48251-42000

夹箍

1

7080

F1035-14085

螺栓

1

7200

F2325-24000

锁紧螺母

1

7300

48A17-08100

联轴器垫圈

1

7340

32507-01400

垫圈

1

7400

F2870-07025

半圆键

1

泵组件(进给泵)

参考号

零件编号

6100 04245

00120 输油泵 2

6100001 15200

21720 壳体 2

6100002 15210

01120 活塞 2

6100003 15210

40100 活塞弹簧 2

6100004 15210

50400 防尘塞 2

6100005 15211

11920 挺杆组件 2

6100006 15211

20100 滚子 2

6100007 15211

30700 定位销 2

6100008 15211

40400 导管 4

6100009 15211

50200 阀 8

6100010 15211

60200 弹簧 8

6100011 15211

70100 防尘塞 6

6100012 15212

10200 挡圈 2

6100013 15220

05620 预供油泵 2

6100014 15230

04020 带孔螺栓 2

6100015 02973

14570 带孔螺栓 2

6100016 05946

01401 密封垫圈 10

6100017 15231

01300 接头 4

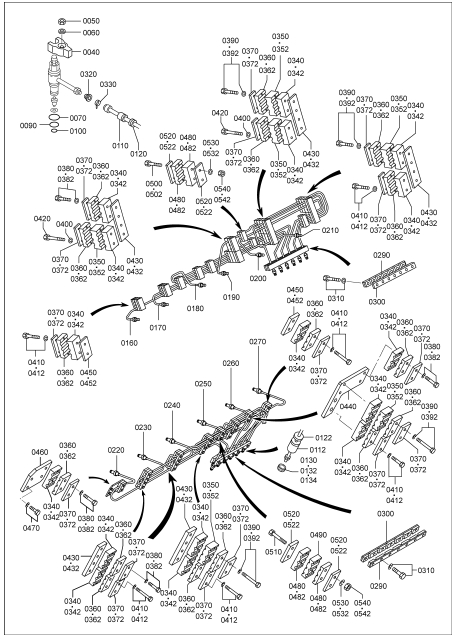

喷射管喷口

参考号

零件编号名称和描述

0040 37561

01602 喷油器压板 12

0050 F2305

14000 螺母 12

0060 33561

14500 垫圈 12

0070 05507

10420 O型圈 12

0090 05507

10340 O型圈 12

0100 05507

10260 O型圈 12

0110 37561

23500 盖板 12

0112 37561

23500 盖板 12

0120 37561

13600 夹头 12

0122 37561

13600 夹头 12

0130 37861

04400 夹头 12

0132 37861

04400 夹头 6

0134 37861

04400 夹头 6

0160 37761

32100 高压油管(2.8S,第1缸) 号码1 1

0170 37761

32200 高压油管(2.8S,第2缸) 号码2 1

0180 37761

32300 高压油管(2.8S,第3缸) 号码3 1

0190 37761

32400 高压油管(2.8S,第4缸) 号码4 1

0200 37761

32500 高压油管(2.8S,第5缸) 号码5 1

0210 37761

32600 高压油管(2.8S,第6缸) 号码6 1

0220 37761

32700 高压油管(2.8S,第7缸) 号码7 1

0230 37761

32800 高压油管(2.8S,第8缸) 号码8 1

0240 37761

32900 高压油管(2.8S,第9缸) 号码9 1

0250 37761

33100 高压油管(2.8S,第10缸) 号码10 1

0260 37761

33200 高压油管(2.8S,第11缸) 号码11 1

0270 37761

33300 高压油管(2.8S,第12缸) 号码12 1

0290 37562

02800 夹箍 2

0300 37562

01800 夹箍 2

0310 F1805

08030 组合螺栓装配螺栓 14

0320 37561

08800 风扇衬套 12

0330 05318

00300 扎带 12

0340 37562

13300 管子衬垫(D7) 9

0342 37562

13300 管子衬垫(D7) 11

0350 37562

13400 管子衬垫(D7) 4

0352 37562

13400 管子衬垫(D7) 2

0360 37562

13100 管子衬垫(D7) 9

0362 37561

13100 管子衬垫(D7) 11

0370 37562

15902 夹板 9

0372 37562

15902 夹板 11

0380 F1805

10055 组合螺栓装配螺栓 2

0382 F1805

10055 组合螺栓装配螺栓 8

0390 F1805

10080 组合螺栓装配螺栓 4

0392 F1805

10080 组合螺栓装配螺栓 4

0400 F2515

10000 弹簧垫圈 4

0410 F1805

10065 组合螺栓装配螺栓 8

0412 F1805

10065 组合螺栓装配螺栓 10

0420 F1035

10090 螺栓 4

0430 37761

03602 夹板 3

0432 37761

03602 夹板 3

0440 37761

05501 夹板 1

0450 37761

03702 夹板 3

喷射管喷口

参考号

零件编号

0452 37761

03702 夹板 1

0460 37761

09900 高压油管支撑 1

0470 F1805

10030 组合螺栓装配螺栓 2

0480 37562

13100 管子衬垫(D7) 10

0482 37562

13100 管子衬垫(D7) 4

0490 37562

13400 管子衬垫(D7) 1

0500 F1035

10045 螺栓 10

0502 F1035

10045 螺栓 2

0510 F1035

10070 螺栓 2

0520 37562

15902 夹板 10

0522 37562

15902 夹板 4

0530 F2515

10000 弹簧垫圈 10

0532 F2515

10000 弹簧垫圈 4

0540 F2300

10000 螺母 10

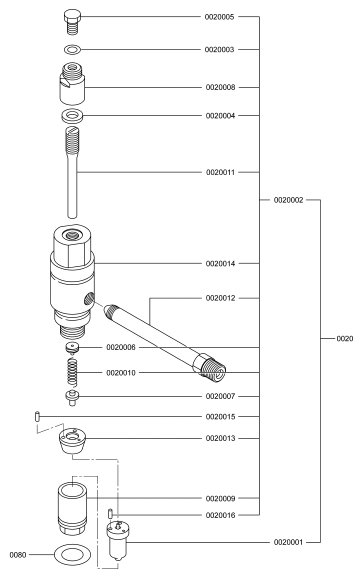

喷嘴组件

参考号

零件编号

0020 37560

22011 喷油嘴总成 12

0020001 37560

17700 喷油器喷油嘴组件 12

0020002 37560

37011 喷油器本体组件 12

0020003 05946

01001 密封垫圈 12

0020004 05946

01401 密封垫圈 12

0020005 33407

03901 定位螺钉 12

0020006 37561

09300 弹簧座 12

0020007 37561

13300 挺杆 12

0020008 37561

16600 螺母 12

0020009 37561

26300 螺母 12

0020010 37561

26400 喷油器弹簧 12

0020011 37561

46500 调节螺钉 12

0020012 37561

56700 接头 12

0020013 37561

67013 隔圈 12

0020014 37561

86100 喷油器本体 12

0020015 F8001

30014 滚子轴承 24

0020016 F8001

40014 滚子轴承 24

0080 37561

16800 喷嘴垫片(厚2) 12

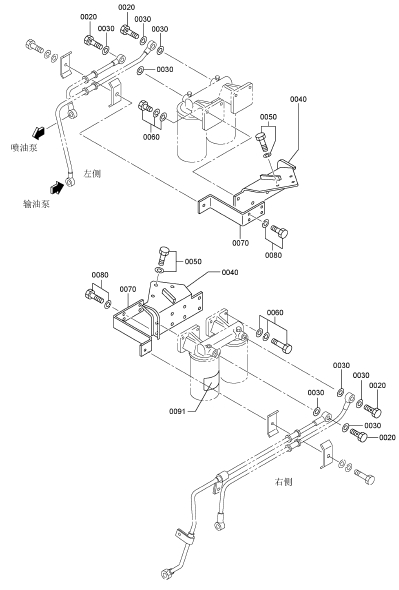

燃油滤清器

参考号

零件编号

0020 F4610

14000 带孔螺栓 4

0030 05946

01401 密封垫圈 8

0040 37762

20400 燃油滤清器支架 2

0050 F1805

12030 组合螺栓装配螺栓 6

0060 F1825

10025 组合螺栓装配螺栓 8

0070 37762

20301 管支撑 2

0080 F1805

10020 组合螺栓装配螺栓 4

燃油滤清器组件

参考号

零件编号

0010 37562

60100 燃油滤清器总成 2

0010001 05946

00801 密封垫圈 2

0010002 32562

00115 防尘塞 2

0010003 32562

60300 滤油器滤芯 2

0010004 37562

10111 燃油滤清器支架 1

燃油滤清器管路

参考号

零件编号

0050 F4540

20000 接头 1

0060 45950

51700 柔性管 1

0070 45950

11300 接头 1

0080 F8000

32000 钢球轴承 1

0090 F4521

20000 联管螺母 1

0100 37762

00503 接头 1

0120 F4540

10000 接头 2

0130 F1035

12090 螺栓 2

0140 F2515

12000 弹簧垫圈 2

0150 37762

21100 柴油管(A) 1

0160 37762

21200 柴油管(B) 1

0170 37762

31300 柴油管(C) 1

0180 37762

61400 柴油管(D) 1

0190 37762

51500 柴油管(E) 1

0200 37762

61600 柴油管(F) 1

0210 37762

31700 柴油管(G) 1

0220 37762

42100 管支撑 1

0230 37762

03400 柴油管支撑(F) 1

0240 F1035

14025 螺栓 2

0250 F2515

14000 弹簧垫圈 2

0260 F1805

10016 组合螺栓装配螺栓 2

0270 37261

01700 夹箍 4

0280 F1805

10030 组合螺栓装配螺栓 2

0290 F2500

10000 平垫圈 2

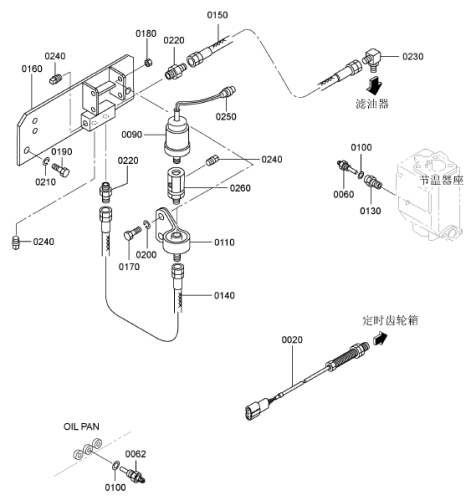

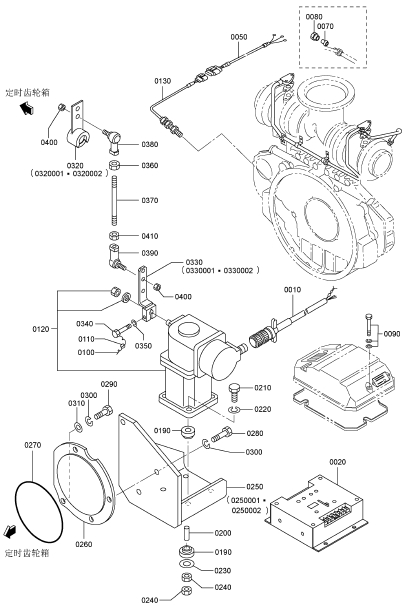

自动调节器

参考号

零件编号

0010 04410

32902 接头 1

0020 04410

33100 速度控制器 1

0050 04410

43500 传感器电缆 1

0070 37736

04101 防尘塞 1

0080 F4521

12000 联管螺母 1

0090 F1825

10065 组合螺栓装配螺栓 1

0100 35A61

19900 铅封线(D1 SUS) 1

0110 48000

96600 铅封 1

0120 04410

32011 执行器 1

0130 04410

43410 转速传感器,长80 1

0190 47500

34100 橡胶垫 8

0200 47500

34200 隔圈 4

0210 F1035

06055 螺栓 4

0220 F2515

06000 弹簧垫圈 4

0230 08302

06000 垫圈 4

0240 F2300

06000 螺母 8

0250 47520

31102 执行器支架 1

0250001 47520

31132 垫板 1

0250002 47520

31131 垫板 1

0260 47500

39901 盖板 1

0270 05507

21450 O型圈 1

0280 F1035

12035 螺栓 3

0290 F1035

12030 螺栓 1

0300 F2515

12000 弹簧垫圈 4

0310 F2500

1200, 0 平垫圈 1

0320 37763

27300 拉杆左侧 1

0320001 37763

27312 拉杆 1

0320002 37761

77311 隔圈 1

0330 47520

31200 拉杆 1

0330001 47520

31212 隔圈 1

0330002 47520

31211 拉杆 1

0340 F1115

08025 螺栓,金属线锁紧 HO 1

0350 F2515

08000 弹簧垫圈 1

0360 F2300

08000 螺母 1

0370 05902

08095 接杆 1

0380 35A61

38601 球形接头(M8,R) 1

0390 35A61

38701 球形接头(M8,L) 1

0400 F2445

08000 自锁螺母 2

0410 09413

00800 锁紧螺母 1

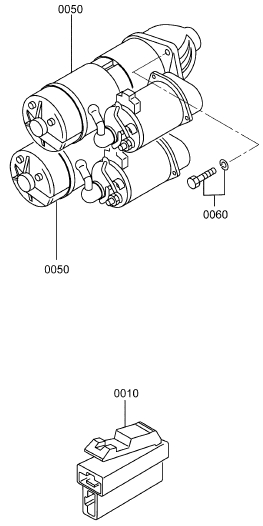

启动器

参考号

零件编号

0010 F8665

02100 两极接头 2

0050 37766

20201 起动电机(7.5KW) 2

0060 F1805

12035 组合螺栓装配螺栓 6

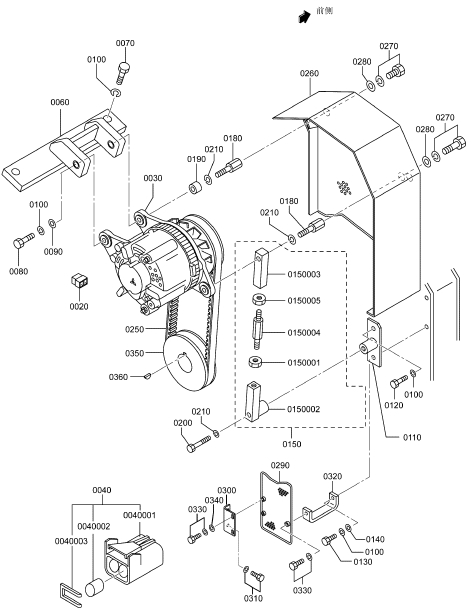

交流发电机

参考号

零件编号

零件名称和描述

数量

0020

32B90-00300

接头

1

0030

04343-38000

发电机

1

0040

34A68-05100

接头

1

0040001

*

连接器本体

1

0040002

*

插头

2

0040003

*

后侧固件

1

0060

37768-22100

发电机支架(A)

1

0070

F1035-12030

螺栓

2

0080

F1035-12040

螺栓

1

0090

F2500-12000

平垫圈

1

0100

F2515-12000

弹簧垫圈

5

0110

37768-12200

发电机支架(B)

1

0120

F1035-12035

螺栓

1

0130

F1035-12045

螺栓

1

0140

F2500-12000

平垫圈

1

0150

*

调整杆总成

1

0150001

09413-01401

锁紧螺母

1

0150002

37568-22200

接杆

1

0150003

37568-22300

接杆

1

0150004

37768-12300

接杆

1

0150005

F2320-14000

锁紧螺母

1

0180

37768-28300

发电机螺栓(A)

2

0190

37768-02400

发电机隔圈

1

0200

F1035-12075

螺栓

1

0210

F2515-12000

弹簧垫圈

3

0250

37768-04200

皮带

1

0260

37768-42500

发电机皮带盖板

1

0270

F1805-10020

组合螺栓装配螺栓

2

0280

F2500-10000

平垫圈

2

0290

37768-12600

皮带盖板

1

0300

37768-12702

盖板支撑(A)

1

0310

F1805-12025

组合螺栓装配螺栓

2

0320

37768-12801

盖板支撑(B)

1

0330

F1805-10020

组合螺栓装配螺栓

3

0340

F2500-10000

平垫圈

2

0350

37725-14102

发电机皮带

1

0360

F2870-10032

半圆键

1

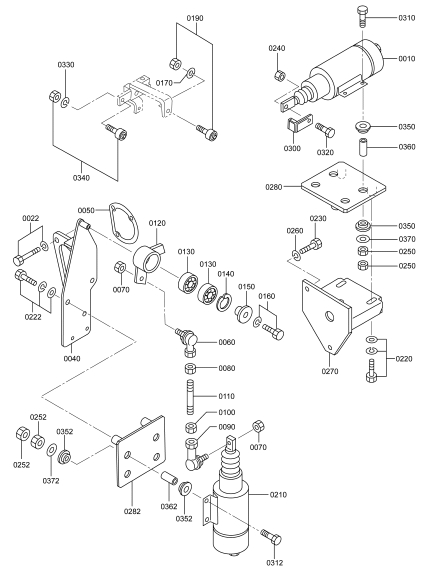

停止手柄

参考号

零件编号名称和描述

0010 04400

08901 停车电磁铁 1

0022 F1805

12035 组合螺栓装配螺栓 3

0040 37787

01501 停车电磁铁支架 1

0050 37711

13200 垫片 1

0060 35A61

58301 L型接头M6(L) 1

0070 05634

00610 自锁螺母 2

0080 F2300

06000 螺母 1

0090 35A61

58401 L型接头M6(R) 1

0100 09413

00600 锁紧螺母 1

0110 05902

06100 接杆 1

0120 37787

21203 停车拉杆 1

0130 F8007

06200 球轴承 2

0140 F3202

03000 挡圈 1

0150 32561

18300 端板 1

0160 F1805

10040 组合螺栓装配螺栓 1

0170 F2515

06000 弹簧垫圈 1

0190 37587

00900 从动件 1

0210 04400

09201 停车电磁铁 1

0220 F1825

10025 组合螺栓装配螺栓 3

0222 F1825

10025 组合螺栓装配螺栓 3

0230 F1035

12030 螺栓 2

0240 05634

00610 自锁螺母 1

0250 F2300

06000 螺母 8

0252 F2300

06000 螺母 8

0260 F2515

12000 弹簧垫圈 2

0270 37787

03300 停车电磁铁支架 1

0280 47520

25800 停车电磁铁板 1

0282 47520

25800 停车电磁铁板 1

0300 45740

36500 接头 1

0310 F1035

06040 螺栓 4

0312 F1035

06040 螺栓 4

0320 F1035

06020 螺栓 1

0330 F2515

06000 弹簧垫圈 1

0340 37587

00900 从动件 1

0350 47500

34100 橡胶缓冲件 8

0352 47500

34100 橡胶缓冲件 8

0360 47500

36700 隔圈 4

0362 47500

36700 隔圈 4

0370 08302

06000 垫圈 4

0372 08302

06000 垫圈 4

仪表和传感器

参考号

零件编号

0020 04410

43410 转速传感器,长80 1

0060 04524

02230 油温传感器 1

0062 04524

02230 油温传感器 1

0090 04541

86200 油压传感器 1

0100 05946

01601 密封垫圈 2

0110 45644

47900 油压表支架 1

0130 45600

42902 接头 1

0140 45951

04024 柔性管 1

0150 45951

04028 柔性管 1

0160 47520

40702 支架 1

0170 F1035

10025 螺栓 2

0180 F2300

10000 螺母 2

0190 F1035

12070 螺栓 2

0200 F2515

10000 弹簧垫圈 2

0210 F2515

12000 弹簧垫圈 2

0220 F4540

06300 接头 2

0230 F4560

06300 弯头 1

0240 F5006

10000 内六角锥螺塞 3

0250 MH052

231 两极接头 1

0260 45689

50501 接头 1

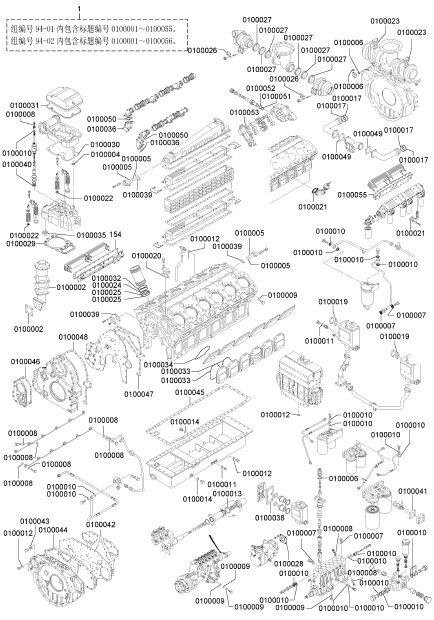

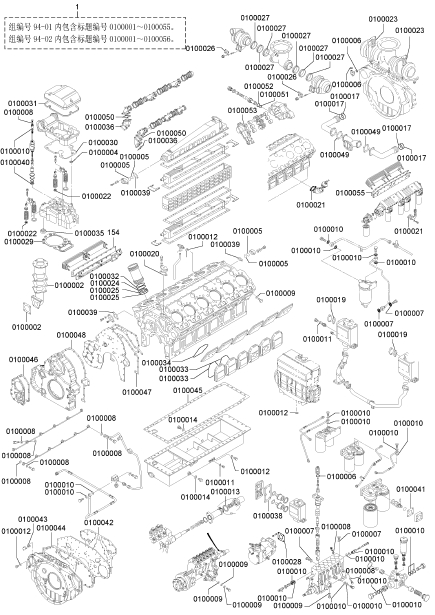

维修套件(部分-1)

参考号

零件编号名称和描述

0100 37794

90270 维修垫片套件 1

0100001 04829

70651 空冷器垫片不表示 1

0100002 35B43

01500 垫片 1

0100003 05507

10110 O型圈不表示 5

0100004 05507

10200 O型圈 2

0100005 05507

10460 O型圈 8

0100006 05507

20250 O型圈 16

0100007 05946

00801 密封垫圈 12

0100008 05946

01001 密封垫圈 62

0100009 05946

01201 密封垫圈 46

0100010 05946

01401 密封垫圈 42

0100011 05946

01601 密封垫圈 3

0100012 05946

02001 密封垫圈 6

0100013 05946

02701 密封垫圈 4

0100014 05946

03601 密封垫圈 2

0100015 31275

74400 O型圈不表示 1

0100016 30625

50502 空冷器垫片不表示 1

0100017 35A30

00100 O型圈 8

0100018 35A32

30100 空冷器垫片不表示 2

0100019 32546

46800 垫片 5

0100020 33336

20500 垫片 2

0100021 33442

20200 垫片 2

0100022 33504

10300 气门杆密封圈 48

0100023 35C36

02900 垫片 2

0100024 37107

04201 缸套O型圈 12

0100025 37107

04300 缸套O型圈 24

0100026 37533

03100 空冷器垫片 2

0100027 37432

14700 密封环 12

0100028 37463

21900 垫片 12

0100029 37501

12200 缸盖垫片 12

0100030 37504

31200 摇臂座垫片 12

0100031 37504

66200 摇臂盖罩O型圈 12

0100032 37507

32400 缸套O型圈 12

0100033 37507

16401 侧盖O型圈 12

0100034 37507

16501 凸轮室O型圈 12

0100035 37530

00200 垫片 12

0100036 37532

09500 空冷器垫片 12

0100037 37536

07911 垫片不表示 1

0100038 37546

23300 垫片 2

0100039 37555

10600 空冷器垫片 3

0100040 37561

16800 空冷器垫片 12

0100041 37562

10816 空冷器垫片 2

0100042 37711

01100 垫片 1

0100043 37711

13200 垫片不表示 2

0100044 37711

01200 垫片 1

0100045 37713

10200 油底壳垫片 1

0100046 37725

20600 垫片 1

0100047 37725

30200 垫片 1

0100048 37725

40400 垫片 1

0100049 37730

11501 垫片 4

维修套件(部分-1)

参考号

零件编号名称和描述

0100050 37732

10900 空冷器垫片 12

0100051 37735

10901 O型圈 3

0100052 05946

03301 密封垫圈 3

0100053 37735

30701 垫片 1

0100054 37739

10200 机油冷却器垫片 1

0100055 37739

22200 空冷器垫片 1

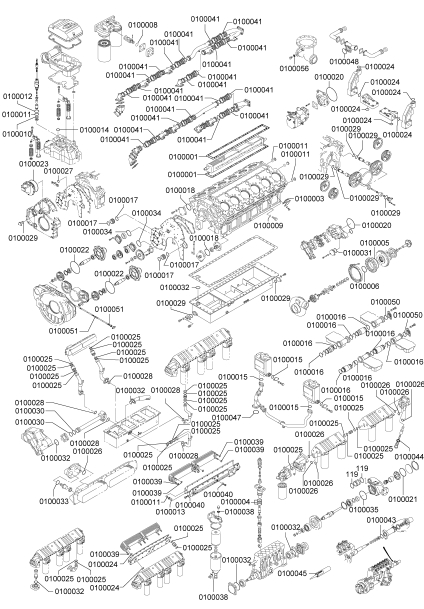

维修套件(部分-2)

参考号

零件编号

零件名称和描述

数量

0100001

37755-20300

空冷器垫片

2

0100002

37775-04200

垫片不表示

1

0100003

37807-16200

垫片

2

0100004

48202-12400

O型圈

36

0100005

49162-51100

O型圈

2

0100006

49181-22600

O型圈

2

0100007

49181-22700

O型圈不表示

2

0100008

F3150-01400

O型圈

4

0100009

05507-10220

O型圈

14

0100010

05507-10260

O型圈

12

0100011

05507-10340

O型圈

16

0100012

05507-10420

O型圈

12

0100013

05507-10440

O型圈

1

0100014

37504-02300

O型圈

12

0100015

F3153-06000

O型圈

4

0100016

05505-31065

O型圈

26

0100017

F3153-07500

O型圈

6

0100018

05507-20950

O型圈

3

0100019

F3153-10500

O型圈

2

0100020

05507-21450

O型圈

2

0100021

F3153-17000

O型圈

1

0100022

37525-03600

O型圈

2

0100023

05507-22900

O型圈

1

0100024

05507-20300

O型圈

16

0100025

05507-20350

O型圈

33

0100026

05507-20400

O型圈

7

0100027

05507-20450

O型圈

3

0100028

05507-20500

O型圈

6

0100029

05507-20600

O型圈

9

0100030

05507-20650

O型圈

2

0100031

05507-20750

O型圈

2

0100032

05507-20800

O型圈

8

0100033

05507-20850

O型圈

1

0100034

05507-21250

O型圈

2

0100035

05507-21600

O型圈

1

0100036

F4202-14000

空冷器垫片不表示

12

0100037

F4202-27000

空冷器垫片不表示

6

0100038

MH035067

空冷器垫片

1

0100039

05507-10140

O型圈

16

0100040

MH035093

O型圈

3

0100041

32532-01700

垫片

24

0100042

37707-17200

垫片不表示

1

0100043

05507-10360

O型圈

2

0100044

37740-50315

垫片

1

0100045

37594-01300

粘结剂

1

0100046

05507-10100

O型圈不表示

4

0100047

F3150-07000

O型圈

1

0100048

05507-21900

O型圈

1

0100049

37730-06501

垫片不表示

1

0100050

05505-57060

O型圈

2

零件序号索引

,

零件号

组号

页码

参考号

零件号

组号

页码

参考号

MC802

397 040 5 0170

MC802

ME064

526 390 75 0010007

ME064

ME150

442 390 75 0010004

ME150

MH000

183 400

01 77 0050

MH000

MH000

184 400

01 77 0060

MH000

MH000

854 040 5 0210

MH000

MH035067 940

02 157 0100038

MH035067 940

MH035093 940

02 157 0100040

MH035093 940

MH035

093 390 75 0010001

MH035

MH035

626 390 75 0010005

MH035

MH052

231 901 147 0250

MH052

00426

15011 463 97 0190

00426

00665

02048 330

02 63 0050019

00665

00665

02048 330

03 65 0050019

00665

00665

02048 610

03 107 6200

00665

00665

02048 610

05 113 6200

00665

00665

04048 930 151 0020

00665

02973

14570 610

07 117 6100015

02973

04245

00120 610

03 107 6100

04245

04245

00120 610

05 113 6100

04245

04245

00120 610

07 117 6100

04245

04343

38000 680 141 0030

04343

04393

33820 463 97 0010

04393

04400

08901 875 145 0010

04400

04400

09201 875 145 0210

04400

04410

32011 630 137 0120

04410

04410

32902 630 137 0010

04410

04410

33100 630 137 0020

04410

04410

43410 630 137 0130

04410

04410

43410 901 147 0020

04410

04410

43500 630 137 0050

04410

04442

30210 463 97 0290

04442

04442

34500 902 149 0010

04442

04442

45400 902 149 0020

04442

04524

02230 901 147 0060

04524

04524

02230 901 147 0062

04524

04541

86200 901 147 0090

04541

04826

21000 040 5 0130009

04826

04826

21000 610

03 105 2860

04826

04826

21000 610

05 111 2860

04826

04826

21400 250 37 0040

04826

04826

22200 330

01 61 0260

04826

04826

22500 010 3 0060003

04826

04826

22800 010 3 0060005

04826

04826

25000 250 37 0020002

04826

04826

40032 461

02 93 0400

04826

04827

71000 010 3 0060002

04827

04827

71300 070

01 9 0240

04827

04827

71300 070

01 9 0250

04827

04827

71300 253 43 0190

04827



免费热线
400-100-8969   15088860848
机组销售
0574-26871589  15267810868
配件销售
0574-26886646  15706865167
维修热线
0574-26871569  18658287286
手机端
微信公众号
X
在线客服
