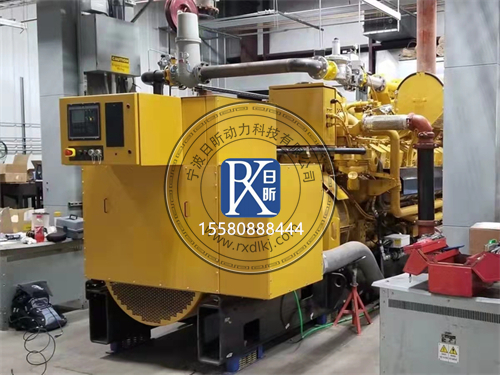

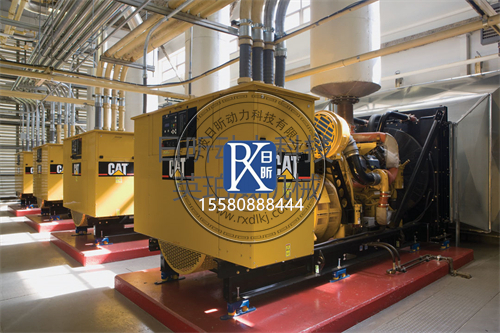

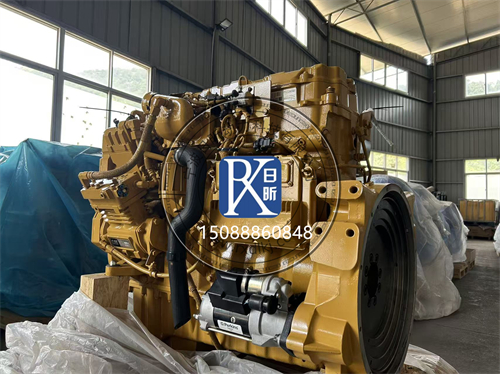

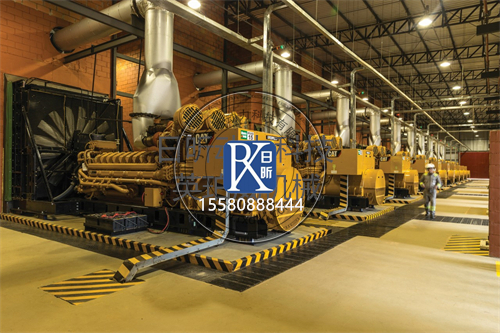

Cat卡特彼勒发动机发电机接线全攻略​

在使用Cat卡特彼勒发动机发电机时，正确接线是保障其稳定供电的关键。错误的接线不仅会导致设备无法正常工作，甚至可能引发安全事故。下面就为大家详细介绍其接线方法与要点。

一、接线前的准备工作
（一）设备检查
在接线前，务必对Cat卡特彼勒发动机发电机进行全面检查。查看发电机外观是否有损坏、零部件是否齐全，确保发电机处于良好的物理状态。同时，检查发动机机油、冷却液等液位是否正常，避免因发动机故障影响发电机运行。
（二）工具与材料准备
准备好必要的工具，如螺丝刀、扳手、万用表等。螺丝刀和扳手用于拆卸和安装接线端子，万用表则可用于检测线路的通断和电压等参数。此外，根据发电机的功率和使用需求，准备合适规格的电线、接线端子、绝缘胶带等材料。电线的规格要能够承载发电机的额定电流，以防止电线过热引发安全隐患。
（三）安全措施
为了确保操作安全，在接线前必须断开所有电源，将发电机与电网、负载等完全隔离。同时，穿戴好绝缘手套、绝缘鞋等防护装备，避免在操作过程中发生触电事故。

二、常见接线类型与方法
（一）单相发电机接线
火线（L）接线：找到发电机输出端的火线接线端子，通常标记为“L”。将准备好的火线一端牢固连接到该端子上，使用螺丝刀或扳手拧紧螺丝，确保接触良好。火线另一端连接到负载的火线输入端。
零线（N）接线：发电机输出端的零线接线端子一般标记为“N”。同样，将零线一端连接到该端子，另一端连接到负载的零线输入端。零线的作用是形成电流回路，保证负载正常工作。
接地线（PE）接线：为了保障用电安全，防止设备漏电引发触电事故，必须连接接地线。找到发电机上的接地端子，一般标有接地符号“PE”。将接地线一端连接到该端子，另一端可靠接地。接地方式可以是连接到建筑物的接地系统，或者专门的接地极，接地电阻应符合相关标准要求。
（二）三相发电机接线
星形（Y）接法：将发电机的三相绕组末端（U2、V2、W2）连接在一起，形成中性点，标记为“N”。从三相绕组的首端（U1、V1、W1）分别引出三根火线，标记为L1、L2、L3。三根火线分别连接到负载的三相输入端，中性点“N”根据需要可以接地或连接到负载的中性点。这种接法适用于三相平衡负载，且可以提供线电压和相电压两种电压等级。
三角形（△）接法：将发电机的三相绕组依次首尾相连，即U1连接V2，V1连接W2，W1连接U2，然后从三个连接点分别引出三根火线L1、L2、L3，连接到负载的三相输入端。三角形接法只能提供线电压，一般用于不需要中性点的三相负载。

三、接线注意事项
（一）线路连接规范
电线与接线端子的连接要牢固，避免出现松动现象。在拧紧螺丝时，要适度用力，防止因用力过大损坏接线端子或电线，也不能因用力过小导致接触不良，引发发热、打火等问题。
不同功能的电线要做好标记，以便于日后的维护和检修。例如，火线可以用红色电线，零线用蓝色电线，接地线用黄绿双色电线，并且在电线两端贴上标签，注明其连接位置和功能。
接线过程中，要确保电线之间以及电线与其他部件之间保持足够的安全距离，避免相互干扰和短路。特别是在发电机内部空间较为紧凑的情况下，更要注意电线的排布。
（二）电气参数匹配
确保发电机的额定电压、频率与负载的要求相匹配。如果发电机输出电压与负载额定电压不匹配，可能会导致负载无法正常工作，甚至损坏负载设备。例如，将额定电压为220V的负载连接到380V的发电机上，会造成负载烧毁。
检查发电机的额定功率是否满足负载的功率需求。如果负载功率过大，超过发电机的额定功率，会导致发电机过载运行，不仅影响发电机的使用寿命，还可能引发故障甚至火灾。

（三）测试与调试
接线完成后，使用万用表对线路进行检测。检查各线路之间是否存在短路、断路现象，测量火线与零线、火线与地线之间的绝缘电阻，绝缘电阻应符合相关标准要求，一般不低于0.5兆欧。
在确认线路连接无误后，先进行空载试运行。启动发电机，观察发电机的运行状态，包括转速、电压、频率等参数是否正常。如果发现异常，应立即停机检查，排除故障后再进行下一步操作。
空载运行正常后，逐步接入负载，观察发电机在带负载情况下的运行情况。注意观察电压、电流的变化，确保发电机能够稳定供电，负载能够正常工作。
通过以上步骤和注意事项，相信大家能够正确完成Cat卡特彼勒发动机发电机的接线工作。在实际操作过程中，如果遇到任何问题，建议及时查阅发电机的使用手册或咨询专业技术人员，确保接线工作的安全和顺利进行。
