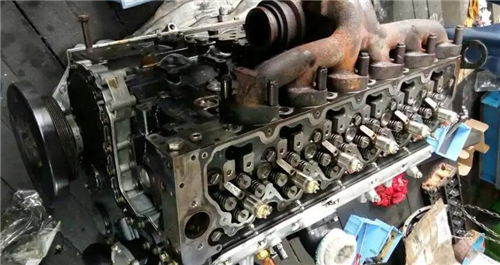

Perkins1206e-e66柴油发动机控制系统传感器位置原理图

Perkins1206e-e66柴油发动机控制系统传感器位置原理图

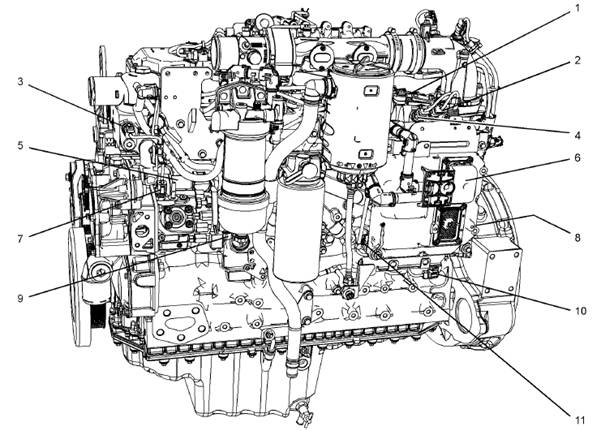

在一个典型的1206e-e66发动机左侧的传感器位置

（1）Perkins1206e-e66柴油发动机燃油压力传感器

（2）Perkins1206e-e66柴油发动机进气歧管压力传感器

（3）Perkins1206e-e66柴油发动机冷却液温度传感器

（4）Perkins1206e-e66柴油发动机进气歧管空气温度传感器

（5）Perkins1206e-e66柴油发动机高压油泵

（6）Perkins1206e-e66柴油发动机电子控制模块（电子控制）

（7）Perkins1206e-e66柴油发动机燃油温度传感器

（8）Perkins1206e-e66柴油发动机气压传感器（未显示）

（9）燃油开关的水

（10）Perkins1206e-e66柴油发动机初级速度/定时传感器

（11）Perkins1206e-e66柴油发动机油压传感器

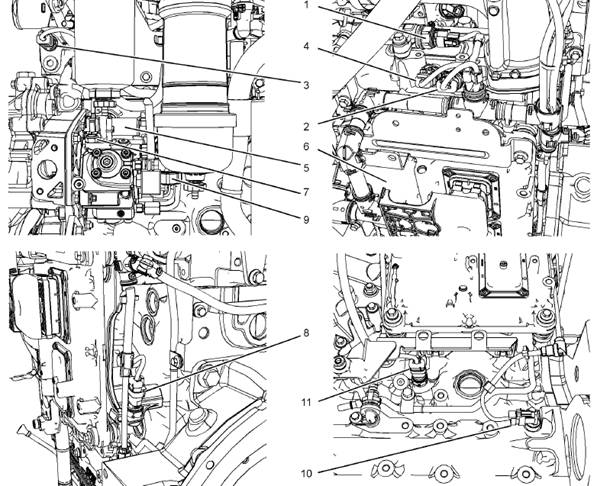

靠近传感器的位置在一个典型的perkins66发动机左侧视图

（1）Perkins1206e-e66柴油发动机燃油压力传感器

（2）Perkins1206e-e66柴油发动机进气歧管压力传感器

（3）Perkins1206e-e66柴油发动机冷却液温度传感器

（4）Perkins1206e-e66柴油发动机进气歧管空气温度传感器

（5）Perkins1206e-e66柴油发动机为该高压油泵

（6）Perkins1206e-e66柴油发动机电子控制模块（电子控制）

（7）Perkins1206e-e66柴油发动机燃油温度传感器

（8）Perkins1206e-e66柴油发动机气压传感器

（9）燃油开关的水

（10）初级速度/定时传感器

（11）Perkins1206e-e66柴油发动机油压传感器

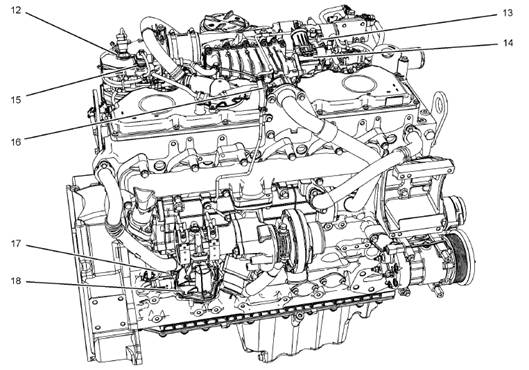

在右边，一个典型的1206e-e66发动机顶部的传感器位置

（12）NRS出口压力传感器

（13）旁通阀调节器

（14）该阀

（15）NRS进气压力传感器

（16）氮氧化物的入口温度传感器还原系统（NRS）

（17）二级速度/定时传感器

（18）排气回压阀

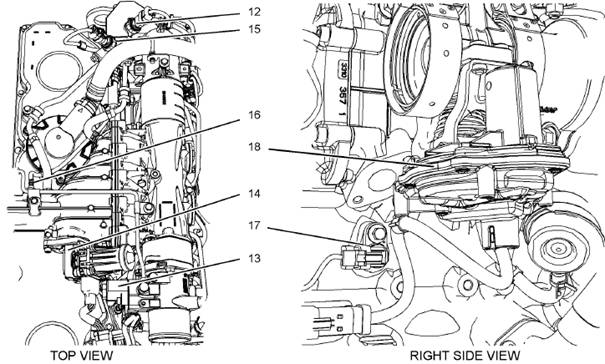

靠近传感器的位置在右边，一个典型的1206e-e66发动机顶部视图

（12）NRS出口压力传感器

（13）旁通阀调节器

（14）该阀

（15）NRS进气压力传感器

（16）氮氧化物的入口温度传感器还原系统（NRS）

（17）二级速度/定时传感器

（18）排气回压阀

清洁排放模块（CEM）

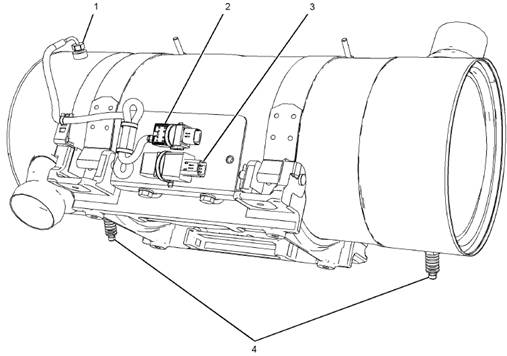

在一个典型的CEM的传感器和组件

（1）入口的温度探头DPF

（2）进气温度传感器

（3）后处理识别模块

（4）烟尘天线
