康明斯维修手册 (4324654-titlepage)

ISB5.9 G CM2180

Bulletin Number 4324654-titlepage

Feedback / Help

前言

本手册提供了对于安装在底盘上的发动机的故障判断和维修的指导。部件和总成的大修步骤将在发动机大修手册中提供。关于如何使用本手册请参考第 i 节引言部分。

请阅读并遵守所有的安全守则。请参阅第 i 节-引言的通用安全守则中的警告。

编辑本手册用于指导维修技工通过逻辑步骤来判别和排除与本发动机有关的故障。本手册不涉及有关车辆或设备方面的问题。有关整车的维修步骤请向车辆或者设备制造厂家咨询。

一系列专用维修手册(例如:大修、技术规范和备用维修)可以提供,并可以通过您当地的康明斯办事处订购。第 L 节服务文献中有康明斯地区办事处列表。

本手册中所使用的维修步骤是康明斯公司推荐的。某些维修步骤需要使用特殊的维修工具。请按要求使用正确的工具。

康明斯公司鼓励本手册的使用者提出本手册中存在的错误、遗漏和建议,以利改进。请使用本手册末尾邮资已付的带有地址的文献调查表来提出您的意见。

本手册中的技术规范和大修资料是根据本手册付印时的信息整理的。康明斯公司保留随时更改信息而不事先通知的权利。如果您发现发动机与本手册中的信息不符,请与当地的康明斯特约维修站联系,如果您在美国或加拿大,请拨打免费电话 1-800-DIESELS (1-800-343-7357)。

康明斯发动机是使用最新的技术和最优质的零部件制造的。当需要更换零部件时,建议只使用纯正的康明斯或 Recon®更换零部件。

康明斯发动机识别目录

发动机铭牌

ECM 铭牌

Cummins® 发动机名称

发动机铭牌

TOC

发动机铭牌包含有关发动机的具体信息。发动机生产序号 (ESN) (1) 和控制零件目录 (CPL) (2) 为订购零件和服务要求提供有关信息。

注: 未经康明斯公司批准不得擅自变更发动机铭牌。



 |  |

下一个


铭牌位于齿轮室盖的顶部。与 Cummins® 特约维修站联系时应当提供下列发动机数据。查找备件时,必须提供铭牌上的下列信息:

1. 发动机生产序号 (ESN)

2. 控制零件目录 (CPL)

3. 型号

4. 额定功率和转速。



 |  |

前一个   下一个

ECM 铭牌

TOC

电子控制模块 (ECM) 铭牌显示与 ECM 有关的信息以及怎样对 ECM 编程。铭牌位于 ECM 上,在 ECM 接头上部。

可从 ECM 铭牌中获得下列信息:

· ECM 零件号 (PN)

· ECM 生产序号 (SN)

· ECM 日期代码 (DC)

· 发动机生产序号 (ESN)

· ECM 代码:识别 ECM 内的软件。

注: 与 Cummins® 特约维修站联系时应提供发动机的 ECM 代码。



 |  |

前一个   下一个

Cummins® 发动机名称

TOC

康明斯发动机名称和图中所表达的是一致的。

汽车用发动机型号名称包含如下所示数据。例如:

B(1)5.9(2)-195(3)G(4)

1. 发动机系列

2. 排量(升)

3. 标称功率

4. 燃油标号。



 |  |

前一个   下一个


发动机型号给出了发动机的识别数据。

关于型号识别,参考插图。

应用类型代码如下:

· A = 农业

· C = 建筑

· D = 发电机驱动装置

· F = 消防泵

· G = 天然气发动机

· L = 牵引机车

· M = 船用

· P = 动力装置

· R = 铁路机车

· T = 军用。



 |  |

康明斯发动机示意图目录

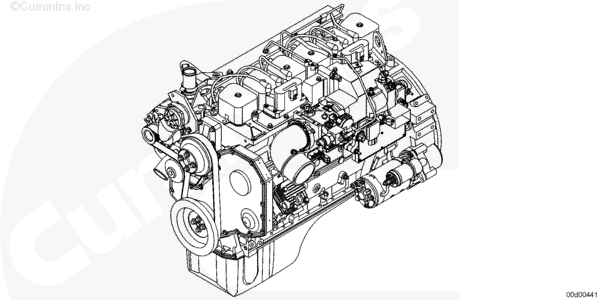

发动机视图

康明斯发动机视图

TOC

下图显示主要的发动机外部部件、滤清器以及其它维修与维护保养点的位置。

注: 该插图显示一台典型的发动机,仅用作参考。

 |  |

前视图 - ISB5.9 G

1. 发动机油底壳

2. 发动机机油滤清器

3. 自动皮带张紧器

4. 发动机吊耳

5. 发动机机油加注口盖。

 |  |

左视图 - ISB5.9 G

1. 发动机机油压力/温度传感器

2. 燃气质量流量传感器

3. 发动机转速/位置传感器

4. 空气压缩机

5. 点火控制模块 (ICM)

6. 燃料壳体

7. 进气弯头

8. 发动机油门执行器

9. 油门进气压力传感器

10. 点火线圈

11. 排气背压传感器

12. 燃料进口接头

13. 发动机吊耳

14. 燃料压力调节器

15. 燃料调节器进口压力传感器

16. 燃料控制阀

17. 电子控制模块 (ECM)

18. 飞轮壳体

19. 起动马达电磁阀

20. 起动马达

21. 爆震传感器。

 |  |

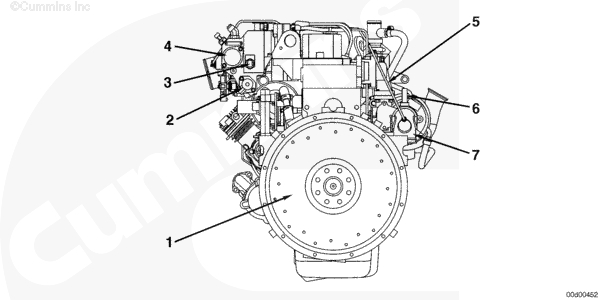

后视图 - ISB5.9 G

1. 飞轮

2. 燃料切断阀

3. 进气歧管压力/温度传感器

4. 燃料压力调节器

5. 排气背压传感器管

6. 排气氧传感器

7. 涡轮增压器排气口。

 |  |

右视图 - ISB5.9 G

1. 机油排放

2. 涡轮增压器冷却液回流

3. 涡轮增压器机油回流

4. 排气出口接头

5. 涡轮增压器机油供应

6. 涡轮增压器冷却液供应

7. 节温器壳体

8. 机油冷却器

9. 冷却液进口

10. 机油滤清器。

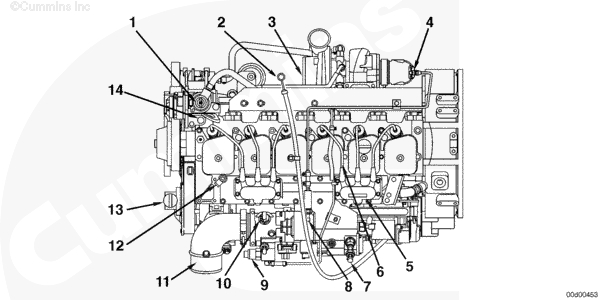

顶视图 - ISB5.9 G

1. 发动机冷却液节温器

2. 机油标尺

3. 涡轮增压器压缩机进口

4. 排气氧传感器

5. 点火线圈

6. 火花塞高压线

7. 燃料调节器出口温度/压力传感器

8. 排气背压传感器

9. 涡轮增压器废气旁通阀控制阀

10. 油门进气温度/湿度传感器

11. 进气管接头

12. 爆震传感器

13. 机油加注盖

14. 冷却液温度传感器。
